Výrobní linka pro kamenivo společnosti Tianli Building Materials o kapacitě 2 500 tun za hodinu

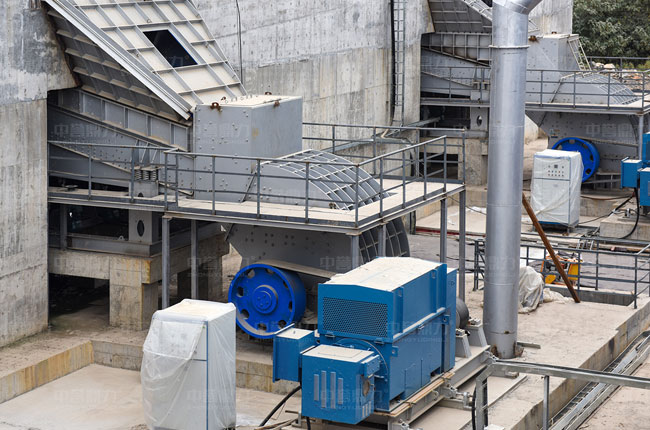

1. Krmivový systém

• Konstrukce s přívodem pod zásobníkem snižuje výšku nákladu a spotřebu energie.
• Vibrační dávkovač je instalován pod úhlem 14° pro vysoký výkon a odolnost proti ucpaní.
• Nízké provozní náklady při stabilním dodávání materiálu.

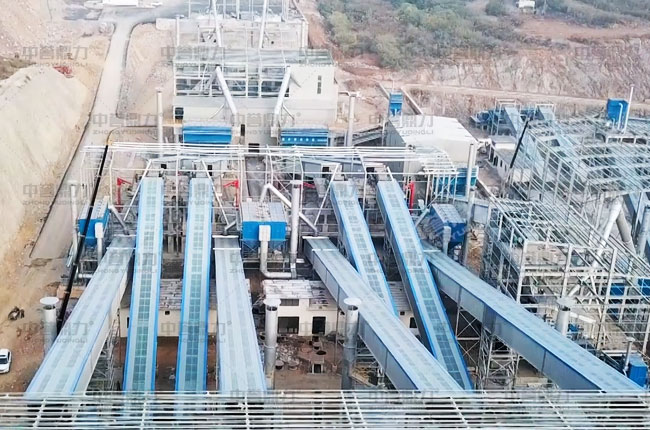

2. Dvě paralelní drtičské linky

• Dva těžké kladivové drtiče pro primární drtí a jednorázové tvarování.
• Čtyři krušičky s tvarovacími kladivy s nastavitelnými aktivními vložkami.
• Drtí a přetváří najedou, což zlepšuje tvar částic.
• Nízký obsah listovitých částic a nízký obsah prachu pro splnění požadavků na kvalitní kamenivo.

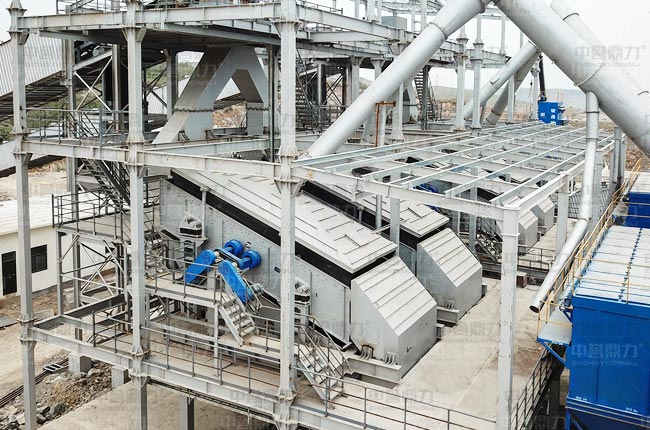

3. Modulární síťová věž

• Předem vyrobená modulární ocelová konstrukce zkracuje dobu výstavby a zvyšuje kvalitu stavby.
• Samostatné podpory pro rám síta / ocelovou konstrukci / příslušenství: ocelová konstrukce nekmitá, což zvyšuje stabilitu.
• Otočný elektrický zvedací mechanismus umožňuje rychlejší údržbu.
• Obchůzky kolem zařízení usnadňují pravidelné kontroly a bezpečný provoz.
• Vzduchové budící zařízení typu „box“ poskytuje velkou amplitudu při nízké spotřebě energie; mazání olejem zajišťuje stabilní chod.
• čtyřvrstvé síto nahrazuje tradiční dvouvrstvé uspořádání, čímž zvyšuje účinnost.

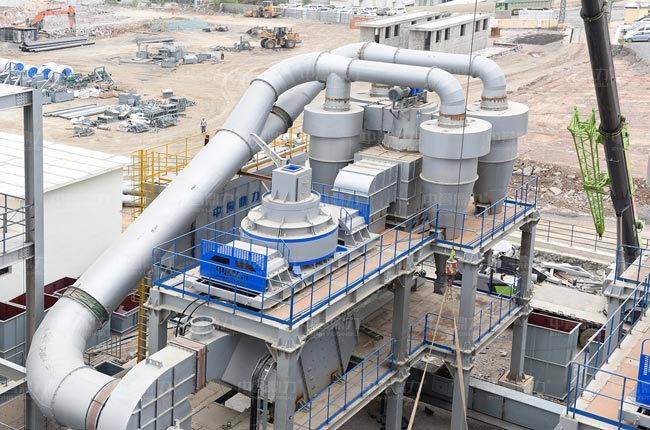

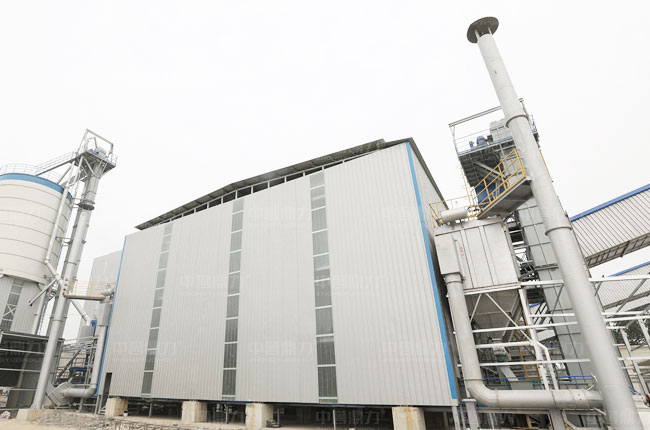

4. Suchý proces výroby písku a výběru prachu

• Není vyžadováno mytí vodou, řízení prachu a ekologická technologie.
• Kompaktní věžová konfigurace využívá svislý prostor ke zmenšení plochy zabrané zařízením.
• Modulární systém integruje tvarování, dopravu, vzduchovou separaci a sběr prachu.
• Optimalizuje zrnitost a tvar částic pro výrobu vysoce kvalitního umělého písku.
• Podíl jemného písku (0,15–0,18 mm) lze výrazně zvýšit a nastavit.
• Trojúhelníková vzduchová separace: statická + dynamická + obnovování jemného písku.
• Obsah prachu je nastavitelný v rozmezí 3 %–15 %.
• Obnovuje jemné kamenivo o velikosti 0,075–0,6 mm a současně vyrábí vysoce hodnotný kamenitý prach.

• Materiály menší než 20 mm vstupují do dvourotorového pískového stroje DLZSJ1618 pro tvarování a výrobu písku.
• Dva obrazovky DL2YKZ3680 produkují hotové výrobky o velikosti 0–5 mm, 5–10 mm a 10–20 mm.
• materiál o velikosti 0–5 mm lze prodávat přímo nebo použít jako surovinu pro mycí systém.
• Materiály nad 20 mm vstupují do sekundárního drtícího procesu spolu s oběhem pro finální třídění.
• materiál o velikosti 0–5 mm je dopravován do věže pro výběr prášku DLZXL300.
• Po impaktním drcení pomocí zařízení DLVSI1145 a vzduchové klasifikaci je prášek dopravován do skladovacího sila o průměru 7,5 m.

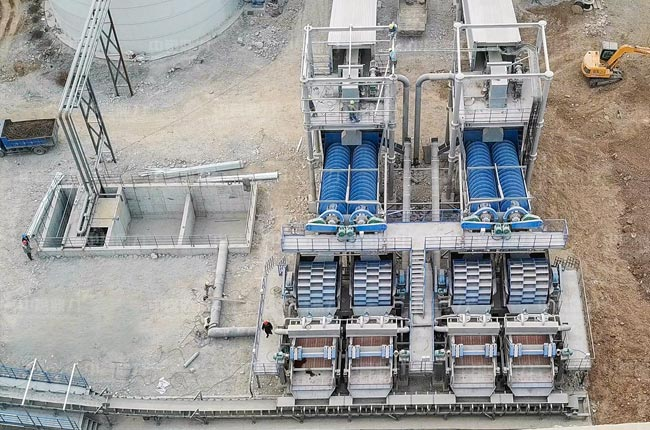

5. Mycí systém pro písek

• Recyklace vody snižuje celkovou spotřebu vody.
• Udržitelný a ekologicky šetrný provoz.

• písek o velikosti 0–5 mm je dopravován do dvou spirálových myček pro písek DL2LXS1890.
• Následně vstupuje do čtyř kološových myček pro písek DLXS3024 pro další mytí.
• Následováno čtyřmi jednotkami DLXSH2448 pro získávání jemného písku a odvodnění.
• Ztráta jemného písku je omezena na 5 %–10 %.
• Odpadní voda: usazovací nádrž → zvedací nádrž → koncentrační nádrže.
• Čistá (osvětlená) voda se recykluje do nádrže s čistou vodou.
• Bahno je čerpano do filtru pod tlakem pro odvodnění.
• Filtrační koláče lze znovu použít pro zásyp a rekultivaci půdy.

6. Skladovací systém

• Čtyři ocelové sila o průměru 20 m (každé o kapacitě 7 500 tun) pro hotové kamenivo.
• jeřáb o nosnosti 600 tun umožňuje rychlou montáž prefabrikovaných prvků.
• Tři nakládací pruhy se čtyřmi dávkovači pro sypké materiály ke zvýšení účinnosti odvozu nákladními automobily.
• Kvantitativní dopravník a systém pro násypný zásobník zvyšují rychlost nakládky a snižují náklady na práci.
• Ověření na váhové bráně u výrobního závodu zajistí přesná údaje o dodávkách.
• Jeden jemnozrnný pískový zásobník o průměru 7,5 m (800 tun).
• Jedna skladiště prachového kamene o délce 32 m (6 000 tun).
• Jedna skladiště umytého písku o délce 32 m (6 000 tun).
• dílna s filtrací pod tlakem o rozměrech 52,5 m × 30 m pro skladování kalových koláčů.
