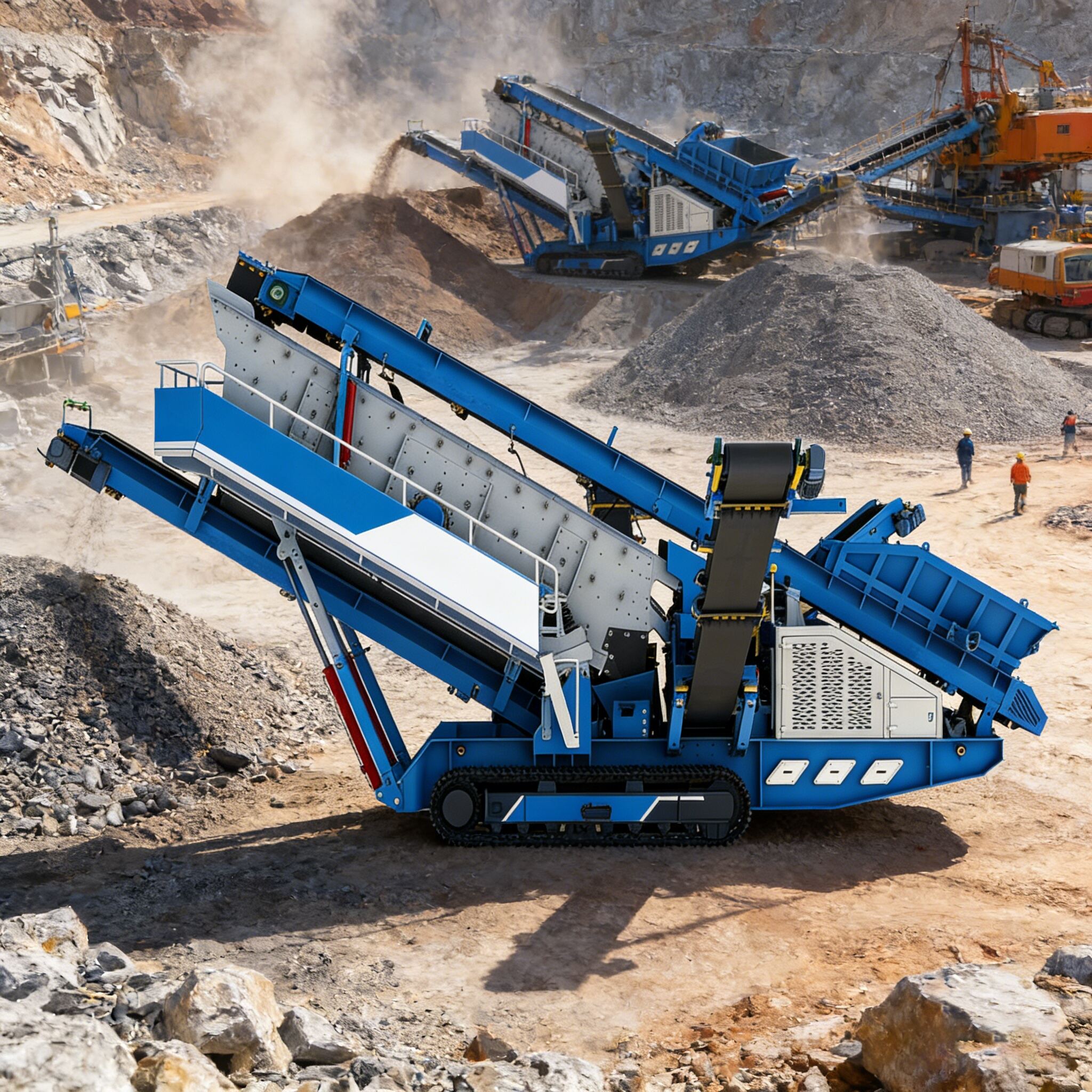

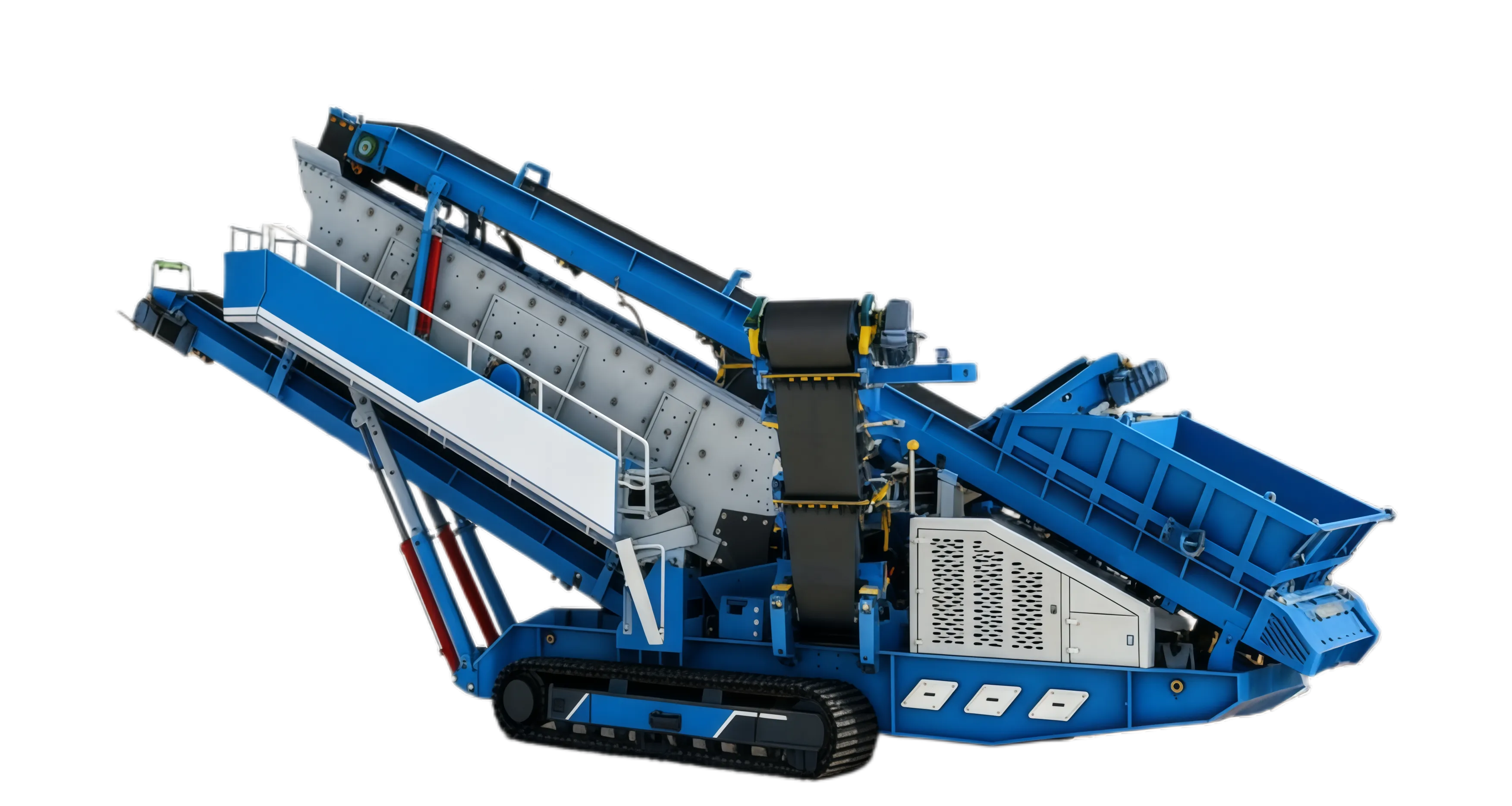

Der DL2160 ist als hochwirksame Klassiersiebanlage konzipiert und verfügt über ein dreilagiges Vibrationssieb zur präzisen Klassifizierung von Materialien in mehreren Größenklassen; er ist breit einsetzbar für Siebanforderungen wie Sand- und Kiesaggregate sowie metallhaltige Erzrückstände.
| Artikel |
Parameter |
| Gerätebezeichnung |
Raupenmobile Siebanlage |
| Gerätemodell |
DL2160 |
| Betriebsphase |
Klassiersiebung |
| Antriebsart |
Öl-Elektro-Dualbetrieb (Weichai-Generatoraggregat) |
| Gesamtleistung |
82 kW |
| Verarbeitungsleistung |
250–700 t/h |
| Max. Steigungswinkel / Seitliche Neigung |
20°/10° |
| Fahrgeschwindigkeit |
0,6–1 km/h |
| Gewicht |
43 t |
2. Spezifikationen des Vibrations-Siebs
Die Hauptmaschine verfügt über ein dreilagiges Vibrations-Sieb vom Typ 3YJ2070, das von Vibrationsmotoren angetrieben wird und einen einstellbaren Siebwinkel bietet, um eine effiziente Siebung und präzise Klassifizierung der Korngröße für verschiedene Materialien zu gewährleisten.
| Artikel |
Parameter |
| Modell des Vibrations-Siebs |
3YJ2070 |
| Anzahl der Schichten |
3 Schichten |
| Siebgröße (B × L) |
2000 × 7000 mm |
| Bildschirmwinkel |
24° |
| Antriebsart |
Durch Vibrationsmotor angetrieben |
| Motorleistung |
2 × 13 kW |
| Max. Zuführgröße |
200 mm |

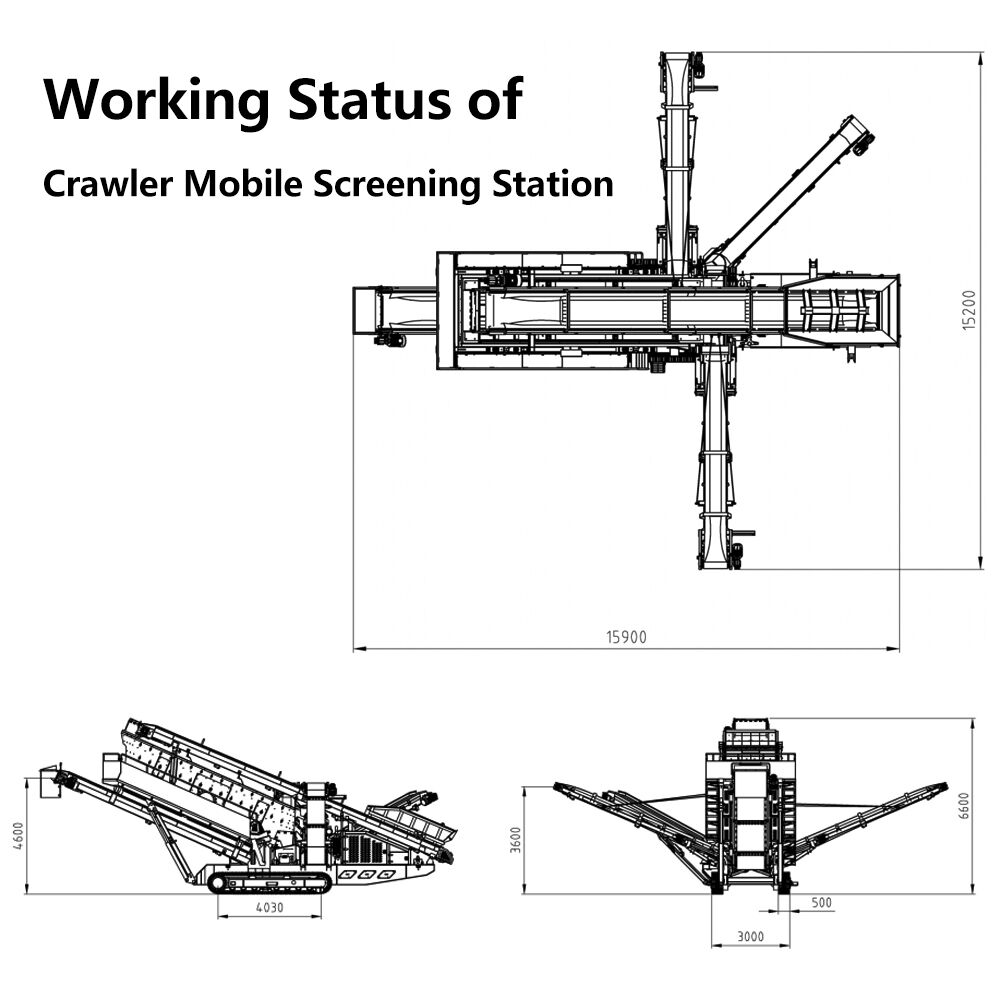

3. Abmessungen (Betriebszustand/Transportzustand)
Die Anlage verfügt über eine durchdachte Konstruktion sowohl für den Betriebs- als auch für den Transportzustand und erfüllt vor Ort gestellte Anforderungen an mehrfache Entladung, während gleichzeitig der Straßenverkehr und die grenzüberschreitende Logistik erleichtert werden.
| Artikel |
Betriebszustand |
Transportzustand |
| Länge (mm) |
15900 |
16200 |
| Breite (mm) |
15200 |
3680 |
| Höhe (mm) |
6600 |
3850 |
| Gewicht (T) |
43 |
43 |
4. Technische Parameter des Hilfssystems
(1) Trichter und Hauptförderband
Ein hochfester, integrierter Schwerlasttrichter in Kombination mit dem Hauptförderband gewährleistet eine kontinuierliche und stabile Beschickung und ist für einen koordinierten Betrieb mit Brechanlagen geeignet.
| Modul |
Artikel |
Parameter |
| Trichter |
Typ |
Hochfester, integrierter Schwerlasttrichter |
| Lautstärke |
3 m3 |
| Fütterungshöhe |
2300 mm |
| Max. Zuführgröße |
200 mm |
| Hauptförderband |
Weite |
1200 mm |
| Gesamtlänge |
12700 mm |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
18,5 KW |
(2) Mehrgliedrige Ablaufbandförderer
Vier unabhängige Ablaufbandförderer für grobes, mittleres, fein-mittleres und feines Material ermöglichen eine präzise Klassifizierung und Sammlung von Materialien in mehreren Korngrößen; die Stapelhöhen erfüllen die Anforderungen an die vor Ort erforderliche Lagerkapazität.
| Modul |
Artikel |
Parameter |
| Band für grobes Material |
Bandbreite × Länge (Zentrum zu Zentrum) |
650 × 6000 mm |
| Stapelhöhe |
3600 MM |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
7,5 kW |
| Band für mittleres Material |
Bandbreite × Länge (Zentrum zu Zentrum) |
800 × 7800 mm |
| Stapelhöhe |
3600 MM |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
7,5 kW |
| Materialgurt mit mittlerer bis feiner Körnung |
Bandbreite × Länge (Zentrum zu Zentrum) |
800 × 7800 mm |
| Stapelhöhe |
3600 MM |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
7,5 kW |
| Materialgurt mit feiner Körnung |
Bandbreite × Länge (Zentrum zu Zentrum) |
1200 × 8800 mm |
| Stapelhöhe |
4600 mm |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
11 kW |
| Übertragungsgürtel |
Gürtelbreite |
B500 mm |
| Bandlänge (Zentrum zu Zentrum) |
2300 mm |
| Antriebsart |
Motor- und Getriebeantrieb |
| Motorleistung |
4 KW |
(3) Leistungsmodul und Raupenfahrwerk
Das ölbetriebene und elektrische Dual-Antriebssystem sowie das flexible Raupenfahrwerk ermöglichen den Einsatz in netzunabhängigen Umgebungen und bei Operationen auf komplexem Gelände; die drahtlose Fernsteuerung erhöht die Betriebssicherheit.
| Modul |
Artikel |
Parameter |
| Leistungsmodul |
Generator Set |
Stromaggregat WEICHAI |
| Leistung des Stromaggregats |
120 KW |
| Dieseltankkapazität |
400 L |
| Hydrauliktankinhalt |
400 L |
| Laufwerk mit Kettenuntergestell |
Chassis-Länge (Radstand) |
4030 mm |
| Bodenplattenbreite |
500 mm |
| Antriebsart |
Hydraulik/Getriebeantrieb |
| Steuerungsmethode |
Drahtloses Fernbedienung |
