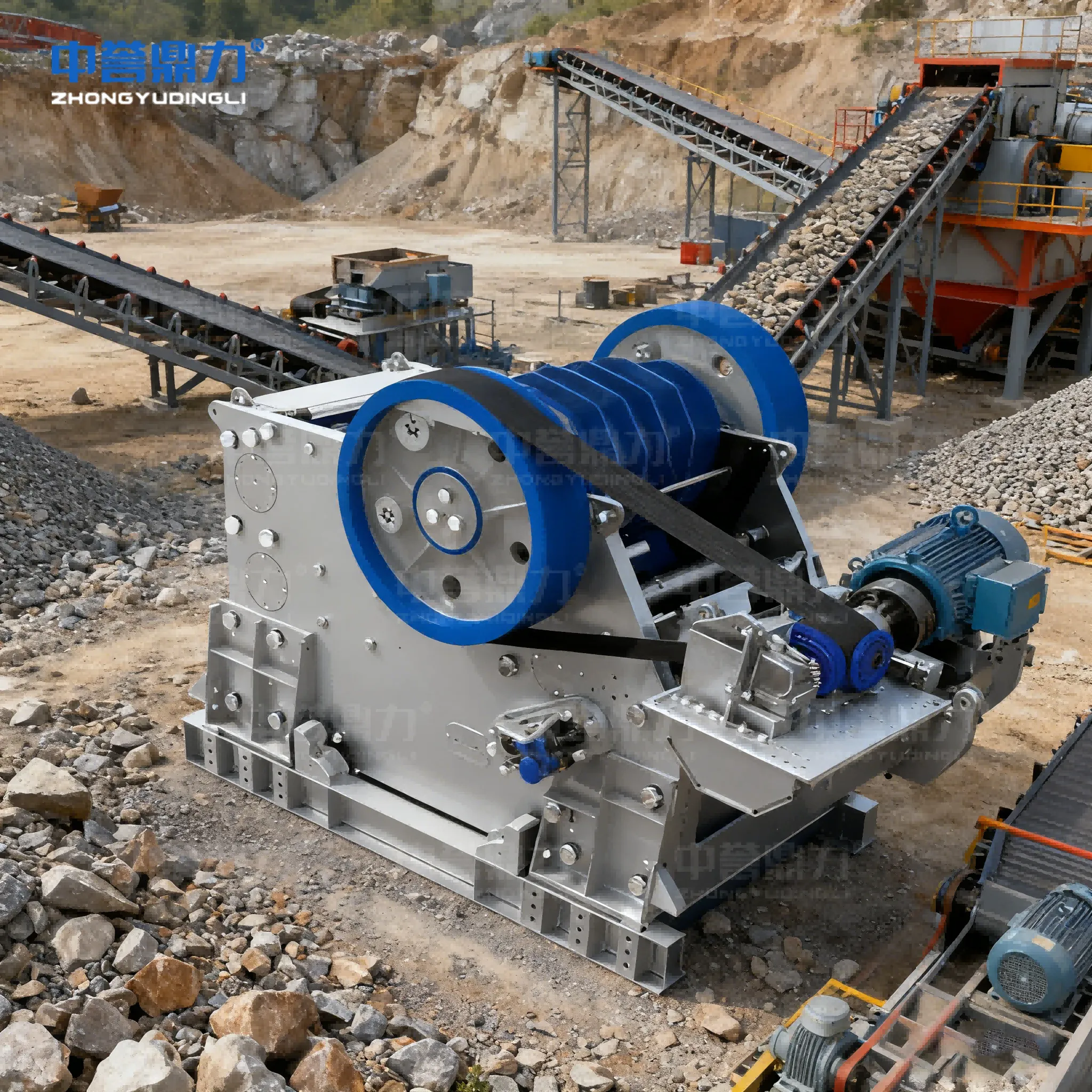

200 TPH Backenbrecheranlage Aufbau und Ausbringungsanalyse

Kiefernpresse Grundlagen der Kapazität für einen zuverlässigen Betrieb mit 200 TPH

Wesentliche Spezifikationen des Backenbrechers, die die reale Ausbringung von 200 TPH bestimmen

Um konstant etwa 200 Tonnen pro Stunde durch eine Brecheranlage zu erreichen und aufrechtzuerhalten, ist es entscheidend, die Gerätespezifikationen an die Art des eingespeisten Materials anzupassen. Zunächst muss die Öffnung, durch die das Material eingefüllt wird, mindestens 20 bis 30 Prozent breiter sein als die größten zugeführten Stücke, da andernfalls Verstopfungen auftreten können. Dann gibt es die sogenannte Closed Side Setting (CSS), die in der Branche bekannt ist und maßgeblich bestimmt, wie fein oder grob das Endprodukt wird, sowie einen gleichmäßigen Produktionsablauf sicherstellt. Nach unseren Beobachtungen vor Ort können Maschinen mit einer Zuführöffnung von etwa 1.200 mm mal 800 mm und ausgestattet mit 150-kW-Motoren dieses Ziel von 200 t/h gut bewältigen, wenn es sich um mittelhartes Kalksteinmaterial handelt und alle weiteren Faktoren im normalen Bereich liegen. Auch mehrere andere mechanische Aspekte tragen dazu bei, dass alles reibungslos funktioniert.

• Brecherhub ≥40 mm für eine effektive Partikelzerkleinerung
• Kinematik der Sicherheitsplatte optimiert für hohe Trägheit in Hubmitte
• Backenplattenprofil entwickelt für tiefe Zerkleinerungskammern, um die Wirksamkeit des Greifwinkels zu maximieren

Empirische Kapazitätsberechnung im Vergleich zur Herstellerabschlagung: Brücke zwischen Theorie und Praxisleistung

Theoretische Kapazitätsmodelle—wie die Formel von Taggart (Kapazität = (0,6 × CSS × Breite × U/min × Stroke) / 1.000)—überschätzen die reale Leistung typischerweise um 15–20 %. Diese Diskrepanz entsteht durch nicht modellierte Betriebsvariablen: feuchtebedingte Adhäsion (5 % Feuchte reduzieren Durchsatz um 12–18 %), inkonsistente Zufuhrkornung (plättchenförmig vs. gut sortiert) und fortschreitender Auskleidungsverschleiß (bis zu 8 % monatlicher Kapazitätsverlust)

Da ein anhaltender Betrieb bei theoretischer oder sogar Nennleistung mit einer um 30 % höheren Rate vorzeitiger Lagerausfälle einhergeht, sollten Betreiber, die eine zuverlässige Leistung von 200 TPH anstreben, ihre Planung auf ca. 85 % der vom Hersteller angegebenen Nennleistung basieren – validiert durch kontinuierliche Produktionsdatenerfassung statt durch statische Berechnungen.

Kritische Betriebsfaktoren, die die Leistung von Backenbrechern verringern oder maximieren

Verteilung der Zufuhrgröße, Feuchtigkeitsgehalt und Materialhärte: Quantifizierung des Durchsatzes

Die Eigenschaften des verarbeiteten Materials spielen eine entscheidende Rolle dabei, welche Durchsatzmenge realistisch erzielt werden kann, und liegen bei etwa 200 Tonnen pro Stunde. Bei übergroßem Einsatzmaterial, das in einer beliebigen Dimension größer als 40 mm ist, sinkt die Effizienz um 15 % bis 22 %, da diese größeren Stücke beim einmaligen Durchlauf durch das System nicht vollständig zerkleinert werden. Materialien mit einem Feuchtigkeitsgehalt von mehr als 5 % neigen dazu, zusammenzukleben, was etwa 10 bis sogar 18 zusätzliche Sekunden pro Zyklus verursacht und dazu führt, dass mehr Feinpartikel mit dem Produktstrom mitgeführt werden. Bei härteren Materialien wie Granit oder bestimmten Basaltarten mit einem Druckfestigkeitswert über 250 MPa müssen Betreiber etwa 30 % höheren Energieverbrauch einplanen im Vergleich zur Verarbeitung weicheren Materials wie Kalkstein. Dieser erhöhte Energiebedarf begrenzt naturgemäß die Menge an Material, die tatsächlich innerhalb einer Stunde verarbeitet werden kann, es sei denn, die verfügbare Leistung wird entsprechend erhöht oder die Parameter der Verarbeitungszeit werden angepasst.

Nip-Winkel, Hubweg, Drehzahl und Closed-Side-Einstellung: Einstellparameter für konstante 200 TPH

Die richtige Einstellung der mechanischen Parameter ist entscheidend, um eine stabile Produktion aufrechtzuerhalten, wenn sich die Zuführbedingungen ändern. Der optimale Zangenwinkel liegt bei etwa 26 Grad für maximale Kompressionseffizienz. Wenn dieser den Bereich von plus oder minus 2 Grad überschreitet, sinkt die Ausbringung um bis zu 12 Prozent. Eine Erhöhung des Backenwegs steigert die Kapazität linear bei jeder Erhöhung um 10 mm, was typischerweise einem Gewinn von rund 8 Tonnen pro Stunde entspricht. Doch auch hier gibt es einen Haken: Der Auskleidungsverschleiß beschleunigt sich bei diesen Anpassungen um etwa 17 Prozent, weshalb Betreiber stets das für ihre Situation Beste ermitteln müssen. Ein Betrieb zwischen 220 und 240 Umdrehungen pro Minute stellt ein gutes Gleichgewicht zwischen den auf die Maschinenteile wirkenden Kräften dar, ohne übermäßige Belastungen zu verursachen. Die Beibehaltung der geschlossenen Seitenöffnung zwischen 140 und 160 Millimetern hilft, die Korngrößenverteilung zu steuern und gleichzeitig sicherzustellen, dass die Zerkleinerungskammer ordnungsgemäß genutzt wird. Anlagen, die diese Einstellungen dynamisch an die tatsächlichen Bedingungen anpassen, verzeichnen eine nahezu konstante Durchsatzleistung mit Abweichungen von nicht mehr als 5 Prozent, selbst wenn sich die Zuführraten im normalen Betrieb schwanken.

Überlegungen zur Anlagengestaltung für ein robustes 200-TPH-Kegelbrechersystem

Vorsiebung, Zufuhrgesteuerung und Integration der Staubunterdrückung zur Aufrechterhaltung der Nennleistung

Ohne eine ordnungsgemäße Vorsiebung wird der Betrieb von 200 Tonnen pro Stunde unmöglich. Wenn wir die übergroßen Stücke entfernen, bevor sie den Backenbrecher erreichen, beseitigen wir jene lästigen Staus, die unsere Durchsatzleistung um etwa 15 bis sogar 20 Prozent senken können. Variable Geschwindigkeitszuführer mit Lastsensortechnologie helfen dabei, die Menge des zugeführten Materials zu jedem Zeitpunkt zu steuern. Dadurch läuft der Betrieb reibungslos, ohne dass das System zu langsam wird oder überlastet wird, was die Ausrüstung beschädigen könnte. Zur Staubkontrolle bewährt sich gezielte Berieselung, die die Luftpartikel deutlich reduziert, vermutlich um etwa 80 Prozent. Dies hält nicht nur die Aufsichtsbehörden zufrieden, sondern schützt die Arbeiter auch davor, all diesen Staub einzuatmen. Solche integrierten Lösungen verwandeln, was ansonsten nur theoretische Werte auf einem Datenblatt wären, in reale Produktivität – statt nur kurze Spitzenwerte während der Stoßzeiten, in denen plötzlich alles perfekt funktioniert.

Förderbanddimensionierung, Trichterdesign und redundante Stromversorgung für einen unterbrechungsfreien Betrieb bei 200 TPH

Die nachgeschalteten Förderer müssen etwa 20 % mehr als die übliche Kapazität von 200 Tonnen pro Stunde bewältigen können, damit plötzliche Materialzufuhrspitzen ohne Stauungen weiter stromaufwärts bewältigt werden können. Bei der Konstruktion der Vorratsbehälter sollten die Wände Winkel von mindestens 55 Grad aufweisen, um Materialverbrückungen zu vermeiden. Ebenso wichtig sind verschleißfeste Auskleidungen, die gezielt in Bereichen angebracht werden, in denen das Material am stärksten auftrifft; dies hilft, den Verschleiß zu reduzieren, der zu ungeplanten Ausfällen führt. Auch eine zuverlässige Stromversorgung ist entscheidend. Selbst kurze Spannungseinbrüche können die gesamte Zerkleinerungsanlage zum Stillstand bringen und etwa eine halbe Tonne Produktion alle drei Sekunden verloren gehen lassen, solange die Unterbrechung anhält. Um während Spannungsschwankungen oder beim Einsatz an abgelegenen Standorten betriebsbereit zu bleiben, ist eine doppelte Stromzuführung sinnvoll. Diese Systeme verfügen über automatische Umschaltstellen und Notstromgeneratoren, die 25 % mehr Leistung bereitstellen können als in Spitzenzeiten benötigt wird. Diese Konfiguration gibt den Betreibern die Gewissheit, dass ihre Ausrüstung weiterhin läuft, trotz möglicher elektrischer Probleme.

Bewertung der Ausgabegüte und Grenzen der primären Brecheranwendung für Straßenkies

Korngrößenverteilung, Plättigkeit und Korngrößenlücken: warum die alleinige Nutzung von Backenbrechern selten den Spezifikationen für Straßenbasis entspricht

Backenbrecher sind der Aufgabe einfach nicht gewachsen, wenn es darum geht, die Anforderungen an Straßenbauschotter zu erfüllen, da sie von Natur aus Partikel in bestimmten Formen erzeugen. Die Funktionsweise dieser Maschinen führt zu vielen flachen, langgestreckten Stücken, die sich bei der Verdichtung nicht gut verzahnen. Schaut man sich die Korngrößen nach der Primärzerkleinerung an, was sieht man dann? Große Lücken zwischen 10 und 20 Millimetern sowie viel zu viele feine Bestandteile unter 4 mm. Das bedeutet, dass das Material sich nicht gleichmäßig verdichten lässt und schwere Lasten nicht richtig tragen kann. Wenn keine nachfolgende Aufbereitung erfolgt – wie beispielsweise das Aussieben unerwünschter Anteile, eine Schlagzerkleinerung zur Umformung der Partikel oder das Mischen verschiedener Korngrößen – dann weist das Endprodukt einfach nicht jene würfelförmigen Körner und die gleichmäßige Kornabstufung auf, die Normenorganisationen wie AASHTO und EN 13242 für langlebige Straßenbeläge vorschreiben. Bauunternehmer, die ausschließlich auf Material aus Backenbrechern setzen, müssen oft mit frühen Spurrillenbildung und Rissentwicklung infolge des täglichen Verkehrs konfrontiert werden.

FAQ

Welche Bedeutung hat das Vorsieben bei Betrieb von Backenbrechern?

Das Vorsieben ist entscheidend, da es übergroße Stücke entfernt, bevor sie den Brecher erreichen, und so Verstopfungen verhindert, die die Durchsatzleistung erheblich verringern können.

Wie wirkt sich der Feuchtigkeitsgehalt auf die Durchsatzleistung eines Backenbrechers aus?

Materialien mit einem Feuchtigkeitsgehalt über 5 % neigen dazu, zusammenzukleben, was jeden Zyklus verzögern und die Durchsatzeffizienz mindern kann.

Warum ist das so? kiefernpresse ausgabe oft unzureichend für Straßenbauschotteranforderungen?

Backenbrecher erzeugen flache, längliche Partikel ohne die kubischen Körner, die für eine gleichmäßige Kornverteilung notwendig sind, wodurch die Ausgabe häufig nicht für den Einsatz als Straßenbauschotter geeignet ist.
