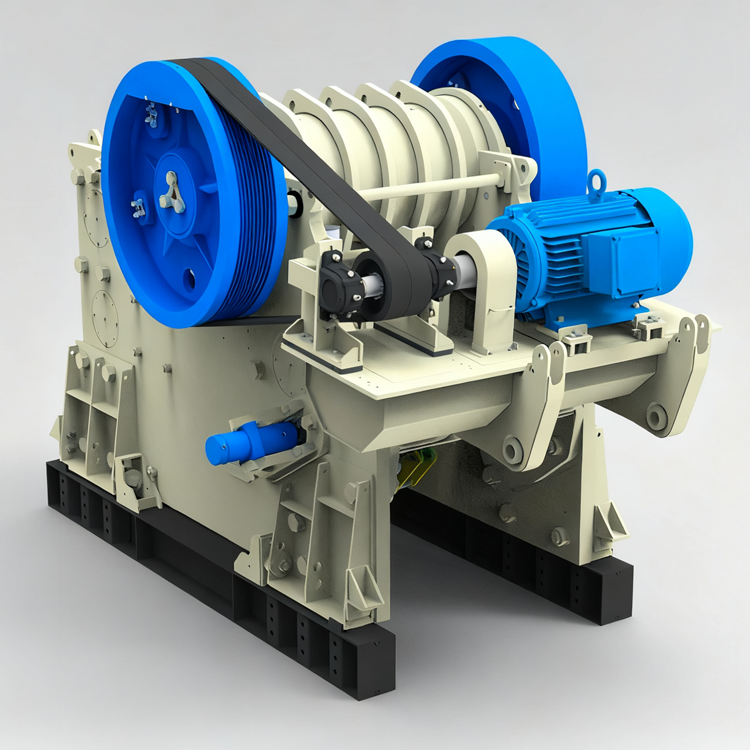

Funktionsprinzip der Brechbacke: Kernkompressionsmechanismus
Feste und bewegliche Backenplatten: Geometrie, Bewegungsdynamik und Einspannwinkel
In der industriellen Größenreduktion arbeitet eine Kiefernpresse Brechbacke mittels eines Kompressionsmechanismus, bei dem eine stationäre feste Backe mit einer hin- und herbewegten beweglichen Backe kombiniert wird. Gemeinsam bilden sie eine V-förmige Brechkammer, die sich zur Austrittsöffnung hin verjüngt. Während Schüttgüter durch diesen Hohlraum nach unten fließen, unterliegen sie einer fortschreitenden kompressiven Zerkleinerung.
Ein entscheidender geometrischer Parameter ist der Eingriffswinkel —der Winkel zwischen den beiden Backenplatten, der üblicherweise im Bereich von 22° bis 26° . Die Aufrechterhaltung dieses präzisen Bereichs verhindert ein Materialrutschen („Pop-out“) unter extremen Hochdruckzyklen. Die Kinematik der beweglichen Backe kombiniert vertikale Druckstöße mit einer subtilen horizontalen elliptischen Bewegung. Diese Zweibewegungs-Flugbahn zerkleinert nicht nur Gestein gegen die feste Platte, sondern übt zudem eine nach unten gerichtete Kraft aus, die den Materialdurchsatz und die Selbstreinigung unterstützt.
Plattenumschalt-System und Exzenterwellenrotation: Erklärung der Kraftübertragung
Die Antriebsleistung wird vom Elektromotor auf eine robuste Exzenterwelle übertragen, wobei mittels Pitman-Lager hochgradige Drehenergie in oszillierende Zerkleinerungsbewegungen umgewandelt wird. Diese mechanische Baugruppe erzeugt einen hohen Hebelarm-Effekt und liefert Kraftverstärkungsverhältnisse von mehr als 8:1und erzeugt Druckspannungen von über 200 Mpa — ausreichend, um hochfeste Gesteinsarten wie Granit und Basalt zu brechen.
Der brecher-Umschlagplatte erfüllt eine entscheidende Doppelfunktion:
Kinematische Verbindung : Sie leitet die Bewegungsbahn der beweglichen Backe und trägt die primären Zerkleinerungsreaktionskräfte.
Mechanische Sicherung (Überlastschutz) Durch eine vorgegebene Schwachstelle konstruiert, bricht oder verbiegt sich die Kippplatte sofort, falls unzerkleinerbares Fremdeisen oder Stahlschrott in die Zerkleinerungskammer gelangt. Dieser gezielte Versagensmechanismus schützt die teure Exzenterwelle, die Lager und den Rahmen vor katastrophalem strukturellem Versagen.
Backenbrecher in der Zerkleinerungslinie: Integration und Prozessablauf
Positionierung als Erstbrecher: Beschickungsbehälter → Grobsieb → Backenbrecher → Zweitbrecher
| Produktionsphase | Geräte | Kernprozessfunktion |
|---|---|---|
| Beschickungseingang | Beschickungsbehälter und Gitterförderer | Nimmt Aufgabegut direkt aus dem Tagebau (ROM) mit einer maximalen Korngröße von 1,5 m auf; trennt natürliche Feinteile (< 75 mm) ab, um diese dem Brecher zu entziehen. |
| Erste Zerkleinerung | Kiefernpresse | Zerkleinert übergroße Felsbrocken mittels hochgradiger Druckkraft auf eine Zwischengröße. |
| Zwischenförderung | Mit einem Durchmesser von mehr als 20 mm | Leitet zerkleinertes Material mit gesteuerten Fördermengen an nachgeschaltete Zerkleinerungsstufen weiter. |
| Zweite Zerkleinerungsstufe | Kegel-/Aufprallbrecher | Verfeinert das Gestein zu endgültigen, marktfähigen Schotterformen und -größen. |
Synchronisierung mit Förderbändern und Vorsiebung für gleichmäßige Durchsatzleistung
Integriert eine aktive vibrierende Grizzly-Vorsiebung vor dem Backenbrecher, um 15 % bis 20 % unterschreitende Steinbruchzufuhr zu umgehen. Dadurch wird verhindert, dass feines Material in der Brechkammer verpackt wird, was den Energieverbrauch und den Verschleiß der Auskleidung senkt. Synchronisierte Förderbänder mit variabler Frequenz (VFD) führen dem Brecher Material in einer Geschwindigkeit zu, die dem Füllstand seiner Kammer entspricht, wodurch Überlastungsstöße vermieden und ein konstanter volumetrischer Durchsatz gewährleistet wird.
Leistungssteuerung und Optimierung der Ausgabe
Verstellbare CSS (Closed Side Setting) und deren direkte Auswirkung auf die Produktgraduierung
Der Geschlossene Seitenweite (CSS) definiert den Mindestabstand zwischen den Backenplatten am Austrittspunkt während der geschlossenen Zyklusphase. Sie dient als primäre Steuervariable für die Korngrößenverteilung der Ausgabe. Moderne Backenbrecher nutzen hydraulische Keil- oder Scheibenverstellungen, um den CSS anzupassen.
Auswirkung einer Verengung des CSS : Eine Verengung des CSS erhöht das Reduktionsverhältnis und erzeugt feineres Austragsmaterial. Beispielsweise führt bei der Granitverarbeitung eine Verringerung des CSS um 10mm erhöht typischerweise die Bildung feiner Umgehungs-Partikel (<10 mm) um etwa 15%.
Betriebliche Balance : Während ein engerer CSS kleinere Produkte erzeugt, verringert er die volumetrische Durchsatzkapazität und beschleunigt den Verschleiß der Auskleidung im unteren Drittel der Backenplatten.
Kompressionsverhältnis, Reduktionseffizienz und Dominanz der Primärstufe
Backenbrecher arbeiten typischerweise mit einem Kompressions-Reduktionsverhältnis von 6:1 bis 8:1 . Durch den Einsatz einer langsam drehenden, hochkraftbetonten Kompression statt eines schnellen Aufpralls zeichnen sich Backenbrecher besonders durch ihre Leistungsfähigkeit beim Aufbereiten abrasiver, kieselsäurehaltiger Gesteine mit minimalen Verschleißteilkosten pro Tonne aus.
⚠️ Häufiger Fehler, den es zu vermeiden gilt :Stau-Förderung feuchte, tonreiche Materialien. Bei Feldanwendungen kann klebriges Beschickungsmaterial zu einer Materialverpackung im Austragsbereich führen, was zu einem 15 % bis 25 % geringeren Durchsatz und zur Auslösung von Hydraulikdruck-Warnmeldungen mit hohem Druck führt.
Empfohlene Maßnahme Eine Schwerlast-Grizzly-Feeder-Anlage mit aktiven Schlammabtragsstäben bei der Aufbereitung von Steinbruchzuführung mit feuchtem Ton implementieren.
