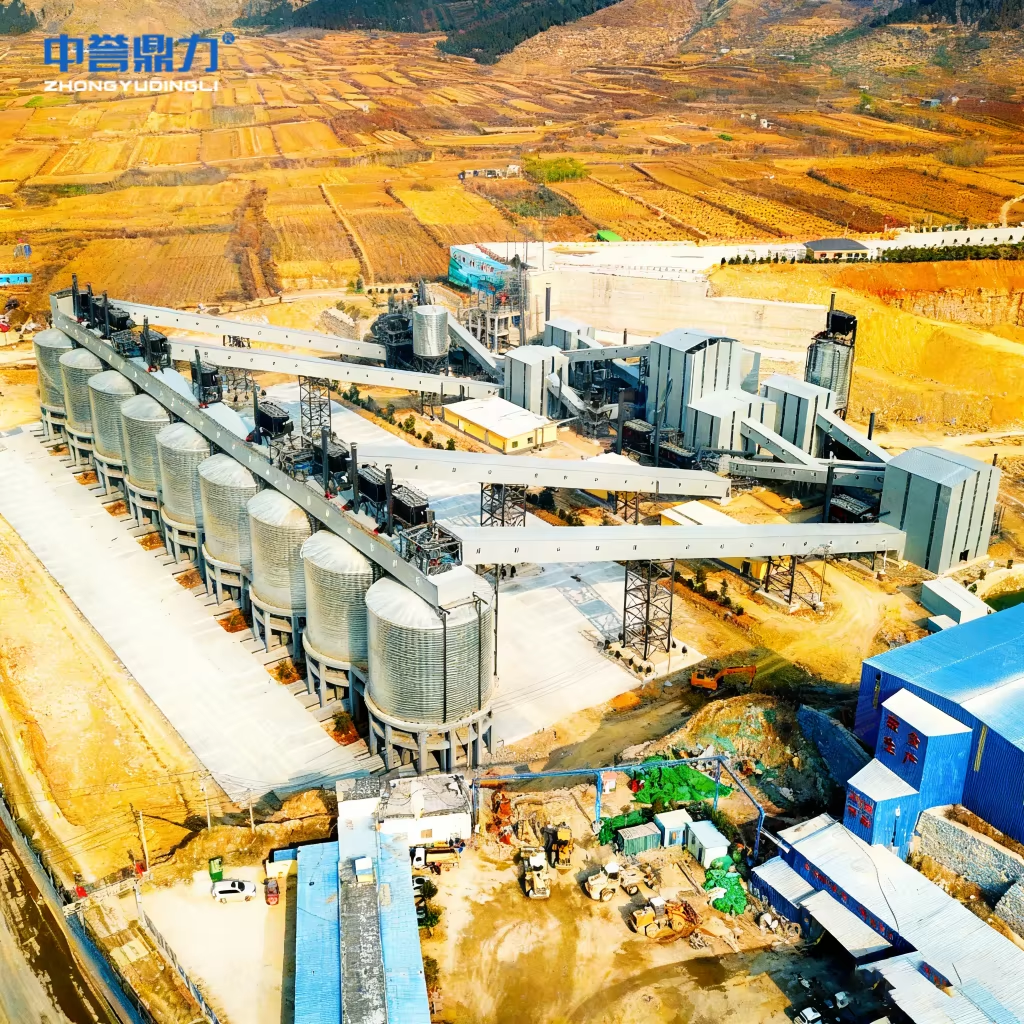

Wesentliche Layout-Treiber bezüglich Aufbereitungsanlage : Zuführ-/Austraggröße, Infrastruktur und Gerätegrundrissfläche
Wie Zuführ- und Austraggröße die räumliche Zoneneinteilung bei kleinen und großen Brechanlagen bestimmen
Die Größe der Primärzufuhr hat erheblichen Einfluss darauf, wie der Raum um eine aufbereitungsanlage große Anlagen, die mit massiven Blöcken von bis zu 1,5 Kubikmetern umgehen, benötigen viel Platz; üblicherweise werden Bereiche reserviert, in denen Lastkraftwagen mit mindestens 30 bis 50 Metern Sicherheitsabstand manövrieren können. Kleinere Anlagen, die mit Material von 300 mm oder weniger arbeiten, können in der Regel sämtliche Einrichtungen bequem innerhalb eines Bereichs von etwa 15 Metern unterbringen. Das Produkt dieser Primäranlagen beeinflusst zudem die Positionierung der nachgeschalteten Ausrüstung. Sekundärbrecher sollten mindestens acht Meter vom Hauptbrechbereich entfernt aufgestellt werden, um ein ungewolltes Rücklaufen von Material durch das System zu verhindern. Siebanlagen erfordern ebenfalls eigene Pufferzonen, da sie während des Betriebs erhebliche Staubmengen erzeugen. Bei der Gesamtanordnung entfällt bei größeren Anlagen typischerweise rund 60 Prozent mehr Fläche allein für den Materialtransport im Vergleich zu kleineren Anlagen.
Höhe der Werkstatt und Anforderungen an die Fundamentlast: Strukturelle Vorabprüfung für große Brechanlagen-Installationen
Eine korrekte strukturelle Bewertung vor Baubeginn kann später viel Geld sparen, wenn während der Bauphase Umbaumaßnahmen erforderlich werden. Gyrationsbrecher benötigen äußerst stabile Fundamente, die Lasten von über 500 Tonnen pro Quadratmeter tragen können – das entspricht etwa dem Dreifachen dessen, was für Backenbrecher erforderlich ist. Bei den Anforderungen an die Werkstatthöhe spielt die Schaffung ausreichend Platz für Laufkrane während Wartungsarbeiten eine wichtige Rolle. Große Anlagen benötigen in der Regel mindestens 10 Meter vertikalen Raum, um die Auskleidungen zu wechseln, während kleinere Anlagen mit rund 6 Metern auskommen. Nach mehreren Steinbruch-Einstürzen im Jahr 2023 begannen die meisten führenden Hersteller, seismische Lastberechnungen in ihre Fundamentkonstruktionen einzubeziehen. Heutzutage berücksichtigen sie Beschleunigungen von 0,3 g oder mehr gemäß den Normen ISO 19901-7 und ASCE 7-22, um sicherzustellen, dass die Konstruktionen unerwartete Bodenbewegungen aushalten können.
Vergleich der Flächenbeanspruchung der Anlagen: Kompakte mobile Brechaggregate (120 m²) vs. integrierte Gyrator- + Kegel- + VSI-Brechanlagen (450 m²)
Die Flächeneffizienz variiert stark je nach Anlagengröße:
| Pflanzenart | Schlüsselausrüstung | Fläche (m²) | Flexibilitätsfaktor |
|---|---|---|---|
| Kompakte Mobile Einheiten | Einzelner Brecher mit Vorabsiebung | 120 | Hoch (verschiebbar) |
| Integrierte stationäre Anlagen | Gyrator + 2 Kegelbrecher + VSI-Stapel | 450 | Niedrig (fest installiert) |
Diese Einschränkungen erklären, warum 72 % der Schotterproduzenten (AGGPRO 2024) für Betriebe mit einer Kapazität von 500 t/h modulare Anlagen wählen und Großanlagen ausschließlich für Steinbrüche mit einer jährlichen Produktionskapazität von über 2 Mio. Tonnen vorsehen.
Integration der Brechstufen: Von der Primär- bis zur Tertiärbrechung in kleineren und größeren Brechanlagenlayouts

Stufenlogik mit fortschreitender Bearbeitung: Warum große Brechanlagen Sequenzen aus Brecher → Kegelbrecher → VSI-Brecher einsetzen – und kleine Anlagen oft bereits nach der Sekundärzerkleinerung aufhören
Die meisten großen Anlagen verwenden bei der Zerkleinerung von Gesteinsmaterial einen dreistufigen Prozess: zunächst eine Bremsbacken- (Jaw-), dann eine Kegel- (Cone-) und schließlich eine VSI-Technologie. Mit dieser gesamten Anordnung werden Gesteinsbrocken von über einem Meter Größe bis auf unter 25 Millimeter reduziert, wobei die gewünschten würfelförmigen Kornformen erhalten bleiben – ein entscheidendes Kriterium beispielsweise für Asphaltmischungen und Betonchargen, bei denen flache Körner gemäß der ASTM-Norm D4791 nicht mehr als 15 Prozent ausmachen dürfen. Kleinere Anlagen verzichten aufgrund von Platzbeschränkungen und begrenzter Durchsatzkapazität häufig nach nur zwei Stufen, wodurch Aggregate mit einer Korngröße von rund 50 mm entstehen, die zwar die Mindestanforderungen erfüllen, jedoch keine besonderen Qualitätsmerkmale aufweisen. Zwar erhöht die dritte Stufe die Betriebskosten um etwa 25 bis 40 Prozent, doch halten Hersteller diesen Mehraufwand für gerechtfertigt, da sie für ihre Produkte höhere Preise verlangen können und spätere Probleme in nachfolgenden Verarbeitungsschritten vermieden werden.
Förderband-Routing-Strategien: Optimierung des horizontalen Transports bei raumkritischen kleinen Anlagen im Vergleich zum geneigten mehrstufigen Routing bei großen Brechanlagen
Die verfügbare Raumgröße hat einen erheblichen Einfluss darauf, wie wir Förderanlagen konstruieren. In kleineren Anlagen mit begrenztem Platzangebot entscheiden sich Ingenieure häufig für ebene Anordnungen mit einer Neigung von weniger als 15 Grad. Dadurch wird verhindert, dass Materialien beim Stillstand zurückrollen, und die Wartungsarbeiten werden deutlich erleichtert. Diese kompakten Anlagen können im Vergleich zu gestapelten Konfigurationen bis zu 35 % bis fast 50 % der Bodenfläche einsparen. Bei größeren Anlagen hingegen ändert sich die Situation vollständig: Große Installationen nutzen typischerweise mehrstufige Anordnungen mit Neigungen von bis zu etwa 22 Grad. Diese vertikale Anordnung ermöglicht den Transport von Materialien zwischen verschiedenen Höhen, ohne dabei viel horizontale Fläche in Anspruch zu nehmen. Die hier erzielbaren Flächeneinsparungen liegen bei rund 40 %, wobei gleichzeitig beeindruckende Durchsatzraten von über 500 Tonnen pro Stunde aufrechterhalten werden. Das Material gelangt reibungslos von erhöhten Verarbeitungsbereichen zu Screening-Stationen auf Bodenhöhe, wodurch der Einsatz von Lastkraftwagen zwischen den einzelnen Prozessstufen entfällt. Gemäß der branchenüblichen Norm CEMA 502 steigert diese Anordnung zudem die Energieeffizienz.
Auswahl der Brechanlage entsprechend den Materialeigenschaften und den Ausgabeanforderungen
Härte- und abrasionsgesteuerte Brecherwahl: Backenbrecher für Granit (Mohs 6–7) vs. Prallbrecher für Kalkstein (Mohs 3–4)
Bei der Auswahl zwischen verschiedenen Brecherarten bleibt die Materialhärte der entscheidende Faktor. Backenbrecher eignen sich am besten für harte, körnige Gesteine wie Granit, das auf der Mohs-Skala einen Wert von etwa 6 bis 7 erreicht. Diese Maschinen nutzen starke Kompressionskräfte in ihren robusten, langsam bewegten Brechzonen, wodurch der Verschleiß im Laufe der Zeit reduziert wird. Für weichere Materialien wie Kalkstein, der auf der Mohs-Skala etwa 3 bis 4 beträgt, sind Prallbrecher in der Regel leistungsfähiger. Sie zerkleinern diese Materialien durch schnelle Stöße statt durch Abrieb, wodurch auch die Verschleißplatten länger halten. Die richtige Zuordnung dieser Brecherart macht einen spürbaren Unterschied bei den Betriebskosten aus. Energieeinsparungen können laut Studien staatlicher Behörden und gemäß praktischen Erfahrungen vieler Steinbrüche zwischen 15 % und 20 % liegen, sofern die Sicherheitsvorschriften gemäß der OSHA-Norm 1926.57 eingehalten werden.
Kornform und Korngrößenverteilung: Kegelbrecher liefern 85 % würfelförmiges Gesteinskorn; Backenbrecher erzeugen bis zu 40 % plattige Partikel
Die Form der Gesteinskörner hat einen erheblichen Einfluss auf die Leistungsfähigkeit von Materialien in technischen Anwendungen. Faktoren wie Verdichtungsdichte, Scherfestigkeit und Haftvermögen von Bindemitteln hängen stark von dieser Eigenschaft ab. Kegelbrecher erzeugen aufgrund des gegenseitigen Zerkleinerns von Gesteinen in engen Spalten etwa 85 Prozent kubische Partikel – eine Eigenschaft, die sie besonders gut für die Herstellung von Asphaltmischungen und Strukturbeton geeignet macht, die bestimmte Normen wie EN 13043 und ASTM C33 erfüllen müssen. Im Gegensatz dazu eignen sich Backenbrecher hervorragend für den ersten Zerkleinerungsschritt großer Gesteinsbrocken, erzeugen jedoch im Rahmen ihres linearen Kompressionsprozesses zahlreiche flache und unregelmäßig geformte Partikel. Einige Quellen geben an, dass bis zu 40 Prozent des gebrochenen Materials ohne zusätzliche Aufbereitungsschritte nicht für Projekte geeignet sind, bei denen vor allem die Einhaltung strenger Qualitätsanforderungen entscheidend ist.
| Brechertyp | Optimale Materialhärte | Wesentliche Ausgangseigenschaft | Eignung für den Bau |
|---|---|---|---|
| Kiefernpresse | Mohs 6–7 (z. B. Granit) | Bis zu 40 % plättchenförmige Partikel | Basischichten, Straßenverfüllung |
| Kegelbrecher | Mohs 4–6 (z. B. Basalt) | 85 % kubisches Gesteinskorn | Beton, Asphaltdecken |
| Prallbrecher | Mohs 3–4 (z. B. Kalkstein) | Hoher Feinanteil | Entwässerungssysteme, landwirtschaftlicher Kalk |
FAQ
Was bestimmt die Größe der Ausrüstung einer Brechanlage?
Die Größe der Zuführ- und Austragungsmaterialien sind entscheidende Faktoren. Größere Zuführgrößen erfordern mehr Platz und größere Anlagen, während kleinere Anlagen kompakter gehalten werden können.
Warum werden Gyrationsbrecher in großen Anlagen bevorzugt?
Gyrationsbrecher zeichnen sich durch eine bessere Handhabung großer Felsbrocken aufgrund ihrer stabilen Fundamente aus und eignen sich für Hochleistungsanwendungen.
Welche seismischen Aspekte sind bei der Konstruktion moderner Brechanlagen zu berücksichtigen?
Seismische Lastberechnungen werden heute in die Konstruktion integriert, um unvorhergesehene Bodenbewegungen zu bewältigen, wobei Normen wie ISO 19901-7 und ASCE 7-22 eingehalten werden.
Wie unterscheiden sich Brechertypen je nach Härte des Materials?
Backenbrecher eignen sich am besten für hartes Gestein wie Granit, während Schlagbrecher weicheres Gestein wie Kalkstein verarbeiten. Kegelbrecher arbeiten gut mit Materialien wie Basalt.
Wie unterscheiden sich kleinere aufbereitungsanlage anlagenlayouts von größeren?
Kleinere Anlagenlayouts priorisieren flache Förderbandsysteme, um Platz zu sparen, während größere Anlagen mehrstöckige Förderbandanlagen einsetzen können, um Raum und Effizienz optimal zu nutzen.
