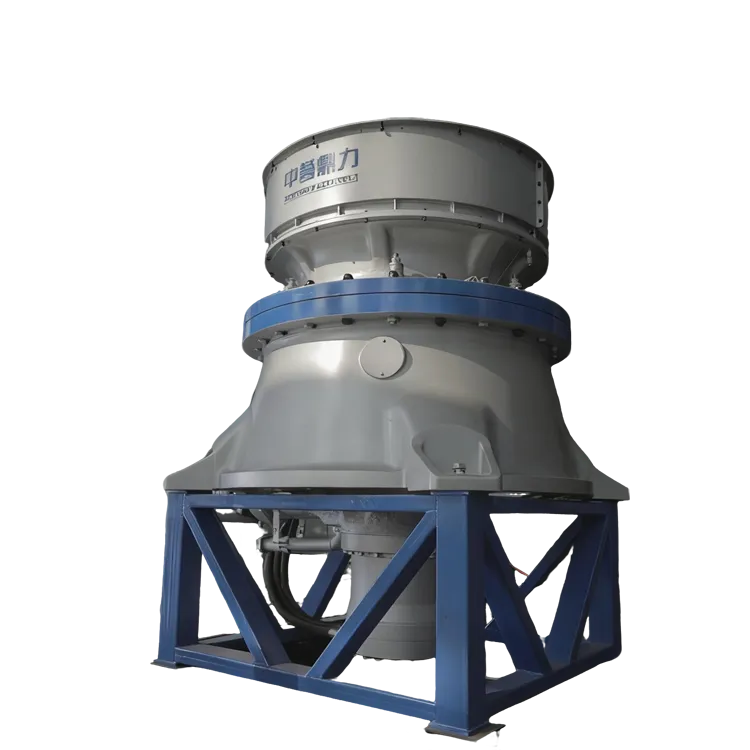

Feder-Kegelbrecher-Struktur und Anwendungsbereich

Kernstrukurdesign des Feder-Kegelbrecher

Mantels, Konkav und Zerkleinerungskammergeometrie

Die Funktionsweise der Druckkammer hängt von ihrer Geometrie ab, grundsätzlich also, wie sich der Mantel gegenüber dem feststehenden konkaven Teil bewegt. Diese Anordnung hat großen Einfluss darauf, wie effektiv Materialien zerdrückt werden und welche Form sie am Ende aufweisen. Wenn alles richtig ausgerichtet ist, werden unterschiedlich große Materialien an verschiedenen Stellen innerhalb der Kammer bearbeitet. Große Brocken werden in der Regel zuerst im oberen Bereich zerkleinert, während kleinere Stücke ihre endgültige Größe näher am Ausgang erreichen. Die meisten führenden Unternehmen verwenden heutzutage Manganstahllegierungen für diese Teile, da sie wesentlich länger halten, wenn sie mit rauen Materialien wie Granit konfrontiert werden. Diese speziellen Stähle können die Lebensdauer der Bauteile um etwa 40 % gegenüber herkömmlichem Kohlenstoffstahl verlängern, wie Aggregates Today im vergangenen Jahr berichtete. Auch die Gestaltung des Kammerprofils ist äußerst wichtig, da sie die Korngrößenverteilung beeinflusst, die für Anwendungen wie Asphaltmischgut oder Betonzuschlag mit strengen Größenanforderungen benötigt wird.

Eccentric Assembly, Hauptwelle und Lagerkonfiguration

Die Kraftübertragung beginnt mit der Rotation der Eccentric-Baugruppe, wobei der Motor-Drehmoment über eine konische Hauptwelle in eine Schwingbewegung umgewandelt wird. Diese Baugruppe enthält präzisionsgefertigte Bronzebuchsen, die Reibungsverluste im Vergleich zu herkömmlichen Buchsen um 15 % reduzieren (Mining Equipment Journal 2022). Zu den kritischen Konstruktionselementen gehören:

• Eccentric-Hülsenkonstruktion : Steuert die Hublänge und Zerkleinerungsintensität
• Haltbarkeit der Hauptwelle : Geschmiedeter Legierungsstahl widersteht Biegebelastungen unter Dauerlasten von über 300 Tonnen
• Lagerlubrikation : Automatische Ölzirkulation verhindert Überhitzung während Dauerbetrieb

Verstellring und federbasierendes Tramp-Entlastungssystem

Einstellringe ermöglichen es Bedienern, die Auswurfparameter schnell ohne jegliche Werkzeuge zu verändern, wodurch ein einfacher Wechsel zwischen grober und feiner Zerkleinerung möglich ist. Wenn jemand diesen Ring dreht, bewegt er tatsächlich die gesamte Mantelbaugruppe nach oben oder unten und verändert damit die sogenannte geschlossene Seitenöffnung (CSS). Der beste Vorteil? Die Produktion muss bei diesen Einstellungen nicht unterbrochen werden. Um unerwartete Überlastungen zu bewältigen, befinden sich mehrere Schraubenfedern im Inneren, die komprimiert werden, wenn etwas Hartes wie Trampfeinmetall in der Zerkleinerungskammer stecken bleibt. Diese Federn geben gerade genug nach, um den Mantel vorübergehend anzuheben. Laut jüngsten Studien aus dem Crushing Mechanics Review des Vorjahres weisen Maschinen mit solch einem Federungssystem etwa 30 Prozent weniger Bauteilschäden auf als solche mit starren Konstruktionen. Das ist entscheidend für Werksleiter, die Wartungskosten senken möchten.

Einsatzbereich der Federkegelbrecher in industriellen Brechkreisläufen

Sekundärbrechleistung: Zulauftgröße, Kapazität und Materialeignung

Feder-Kegelbrecher sind mittlerweile eine beliebte Wahl für Sekundärbrechvorgänge. Diese Maschinen können Zufuhrmaterial mit einer Größe von bis zu 300 mm verarbeiten und typischerweise zwischen 200 und 800 Tonnen pro Stunde bearbeiten. Robust gebaut für den Einsatz, eignen sie sich hervorragend für mittelharte bis sehr harte Materialien wie Granit, Basaltgestein und Eisenerzlagerstätten. Die Funktionsweise dieser Brecher trägt dazu bei, Übermahlung zu reduzieren, was bedeutet, dass die Partikel besser geformt sind und der Verschleiß an den Auskleidungen geringer ist als bei anderen Verfahren. Feder-Kegelbrecher bewältigen auch jene zufälligen Metallteile, die manchmal mit dem Zufuhrmaterial vermischt sind, und kommen zudem gut damit zurecht, wenn die eingehenden Materialien in ihrer Größe variieren. Dadurch eignen sie sich besonders gut für Steinbrüche und Minen, wo das, was in den Brecher gelangt, nicht immer gleichmäßig ist. Im Vergleich zu Schlagbrechern erzeugen Feder-Kegelbrecher weniger Feingut und bieten eine deutlich bessere Kontrolle über die endgültige Form des gebrochenen Materials – ein entscheidender Vorteil bei der Herstellung von Betonzuschlägen. Ein zusätzlicher Vorteil ist ihr automatisches Überlastschutzsystem auf Basis von Federn. Wenn ein unlösbares Teil durchgelangt, stellt sich das System automatisch wieder zurück, ohne dass jemand den Betrieb unterbrechen und reparieren muss. Allein diese Funktion reduziert unerwartete Stillstandszeiten um etwa 15 bis 30 Prozent im Vergleich zu hydraulischen Systemen ähnlicher Größe, die in gleichen Sekundärbrechanwendungen eingesetzt werden.

Tertiäre und Feinzerkleinerungsrollen in der Zuschlagstoffproduktion und mineralischen Aufbereitung

Federdruckbrecher arbeiten am besten in den späteren Stufen der Aufbereitung und erzeugen Produkte mit einer Korngröße zwischen 3 und 40 mm, die für hochwertige Bauzuschläge und mineralische Konzentrate unerlässlich sind. Diese Maschinen erzeugen durchgehend gut gewürfelte Partikel zu etwa 85 bis 95 Prozent, was den strengen Anforderungen hochwertiger Asphalt- und Betonmischungen entspricht. Bei der mineralischen Aufbereitung leisten diese Brecher zuverlässige Arbeit, indem sie Erze auf unter 10 mm zerkleinern, während sie Schlammanteile minimal halten – ein entscheidender Vorteil für nachgeschaltete Verfahren wie Flotation. Die langsame Druckwirkung schont die Ausrüstung bei harten Materialien wie Quarzit oder Taconit und verlängert die Lebensdauer der Auskleidungen um 20 bis 40 Prozent im Vergleich zu schnelleren Alternativen. Ein Nachteil ist jedoch ihre Schwierigkeit beim Umgang mit klebrigen, tonhaltigen Materialien, bei denen Feuchtegehalte über 8 Prozent oft zusätzliche Siebstufen vor der Verarbeitung erforderlich machen. Trotz dieser Einschränkung gilt ihr einfaches Design als zuverlässige Lösung für den Einsatz fernab von Wartungseinrichtungen oder in Regionen, in denen regelmäßige Instandhaltung nicht immer möglich ist.

Betriebliche Vorteile und Einschränkungen der Feder-Kegelbrecher

Feder-Kegelbrecher bewältigen sekundäre und tertiäre Zerkleinerungsaufgaben recht gut, wenn es um Materialien von mittelharter bis hin zu sehr hartem Gestein wie Granit und Eisenerz geht. Was zeichnet diese Maschinen aus? Zunächst verfügen sie über einen einfachen mechanischen Aufbau, wodurch Bediener nicht umfangreiche Schulungen benötigen, um loszulegen. Außerdem bietet die federbelastete Fremdkörper-Schutzvorrichtung Schutz gegen Blockierungen durch große Steine oder Metallteile, wodurch schwere Schäden an der Ausrüstung vermieden werden. Und auch die Kosten spielen eine Rolle – da weniger hydraulische Bauteile verbaut sind, fallen die Wartungskosten langfristig geringer aus, was Hersteller nach Jahren im Einsatz besonders schätzen. Doch hier liegt der Haken: Im Vergleich zu neueren hydraulischen Modellen können Feder-Kegelbrecher nicht dieselben Produktionsraten erreichen. Einige stationäre Anlagen verzeichnen etwa 30 % höhere Stundenleistungen mit hydraulischen Versionen. Wartungsarbeiten fallen zudem häufiger an, insbesondere im Bereich der eccentric Buchsen und Federn. In rauen Umgebungen mit starker Abnutzung können die Ersatzkosten pro Jahr leicht eine Million Dollar überschreiten. Zwar mag die Anschaffungskosten für knappe Budgets attraktiv erscheinen, doch wenn es um die Herstellung besonders feiner Produkte unter 10 mm geht, schneiden Vertikalwellen-Impfbrecher in der Regel deutlich besser ab, was die Kontrolle der Partikelform und eine konsistente Kornverteilung betrifft.

FAQ

Welche Materialien sind für Feder-Kegelbrecher geeignet?

Feder-Kegelbrecher können mittelharte bis sehr harte Materialien wie Granit, Basalt und Eisenerzlagerstätten verarbeiten.

Wie groß kann die maximale Zuführgröße für einen Feder-Kegelbrecher sein?

Feder-Kegelbrecher können Zufuhrmaterialien mit einer Größe von bis zu 300 mm verarbeiten.

Wie verbessert der Einstellring die Effizienz?

Der Einstellring ermöglicht es Bedienern, die Auswurföffnung schnell ohne Werkzeug zu verändern, wodurch ein einfacher Wechsel zwischen grober und feiner Zerkleinerung erleichtert wird.

Welche Vorteile bietet das federbasierte Überlastentspannungssystem?

Dieses System ermöglicht einen automatischen Reset und hohe Kosteneffizienz und weist etwa 30 % weniger Bauteilschäden im Vergleich zu starren Konstruktionen auf.

Was sind die Einschränkungen von feder-Kegelbrechern ?

Feder-Kegelbrecher haben Schwierigkeiten mit klebrigen, tonhaltigen Materialien und weisen im Vergleich zu hydraulischen Modellen eine geringere Produktionsrate auf.
