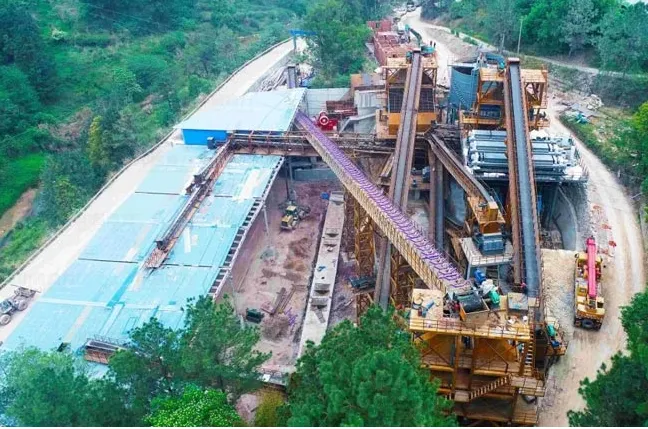

Einrichtung und Produktionsprozess einer Steinbruch-Aufbereitungsanlage

Brecherauswahl basierend auf Gesteinsart und Anforderungen der Steinbruch-Zerkleinerungsanlage

Zuordnung der Brechertypen (Backen-, Kegel-, VSI-, HSI-Brecher) zu den Härteprofilen von Granit, Kalkstein und Basalt

Bei der Auswahl von Brechmaschinen spielt die Geologie eine große Rolle, insbesondere Faktoren wie die Druckfestigkeit und die Abrasivität des Materials. Granit, dessen Härte auf der Mohs-Skala bei etwa 6 bis 7 liegt, erfordert robuste Primärbrecher mit Backenbrechwerkzeugen. Diese Maschinen arbeiten mit ineinandergreifenden Platten, die die harte Quarzstruktur innerhalb des Granits tatsächlich abschneiden. Bei Basalt, dessen Härte und Abrasivität im mittleren Bereich liegen, ist eine Sekundärbearbeitung mit Kegelbrechern sinnvoll. Kegelbrecher pressen das Material zwischen Mantel und konkavem Teil zusammen, um während der Aufbereitung eine gute Formkontrolle zu gewährleisten. Kalkstein ist mit einer Härte von 3 bis 4 auf der Mohs-Skala deutlich weicher und eignet sich gut für stoßbasierte Systeme wie Vertikale-Schaft-Impaktbrecher (VSI) oder Horizontale-Schaft-Impaktbrecher (HSI). Diese Maschinen beschleunigen die Partikel so, dass sie in kontrollierter Weise miteinander kollidieren und dabei wünschenswerte, weitgehend kubische Gesteinskörnungen erzeugen, während die Bildung von Feinstoff möglichst gering gehalten wird. Die abrasive Natur des Granits führt zu einem besonders schnellen Verschleiß der Maschinen, weshalb Manganstahl-Auskleidungen für Backen- und Kegelbrecher, die mit diesem Material arbeiten, unverzichtbar sind. Im Gegensatz dazu weisen Anlagen zur Verarbeitung von Kalkstein in der Regel eine längere Auskleidungslebensdauer auf und benötigen insgesamt weniger häufige Wartungsarbeiten.

Rollen der Primär-, Sekundär- und Tertiärbrecher bei der Optimierung von Kornform und Ausbeute

Der gestufte Ansatz bei Zerkleinerungsprozessen spielt eine zentrale Rolle, um hohe Ausbeuten sowie Gesteinskörnungen zu erzielen, die sämtliche erforderlichen Spezifikationen erfüllen. Zunächst übernehmen Primär-Brecher mit Backen die gesprengte Ausgangsmaterialien und reduzieren sie auf etwa 200 mm oder weniger. Diese können Reduktionsverhältnisse von ca. 6:1 bewältigen, ohne die Produktion merklich zu verlangsamen. Anschließend folgen Sekundär-Kegelbrecher, die die Korngröße des Vorprodukts auf einen Bereich zwischen 20 und 50 mm verfeinern. Dies erfolgt durch Kompression zwischen den Partikeln, wodurch eine gleichmäßigere Kornform entsteht und die flachen, unerwünschten Flocken – die uns allen bekannt sind – deutlich reduziert werden. Für den letzten Feinschliff übernehmen Tertiär-VSI-Anlagen (Vertikal-Schlagmühlen), die die Gesteinskörnungen auf etwa 25 mm herunterbrechen, wobei der Großteil der Körner die gewünschte kubische Form für hochwertige Asphaltmischungen und strukturelle Betonanwendungen erreicht. Der Siebprozess findet in jeder Stufe statt, um Material bereits nach Erreichen der Spezifikationen auszusondern und somit eine unnötige weitere Bearbeitung zu vermeiden. Dadurch werden Zeit und Kosten eingespart, da übergroße Körner zur erneuten Zerkleinerung zurückgeführt werden. Die Gesamtausbeute verbessert sich im Vergleich zu einstufigen Anlagen signifikant – typischerweise um 15 % bis 30 %. Zudem verringert diese gesamte Prozesskette die Menge an Material, das recirculiert werden muss; dies führt zu Energieeinsparungen für den Betreiber – gelegentlich sogar bis zu 40 % weniger Strom pro Tonne verarbeitetem Material.

End-to-End-Produktionsablauf für Steinbruch-Zerkleinerungsanlagen

Vom gesprengten Ausgangsmaterial bis zum endgültigen Korngrößenbereich: gestufte Zerkleinerung, Siebung und Aufbereitung

Steinbruch-Zerkleinerungsanlagen nehmen gesprengtes Gestein und verwandeln es durch einen sorgfältig geplanten Prozess in Gesteinskörnung bestimmter Korngrößen. Der Betrieb beginnt mit der Primärstufe, bei der üblicherweise Backen- oder Kegelbrecher eingesetzt werden, um die großen Gesteinsbrocken – die nach der Sprengung etwa 24 bis 48 Zoll groß sind – auf rund 6 bis 7 Zoll zu reduzieren. Laut Branchenberichten kann die Installation von Vorabsiebschirmen unmittelbar vor der Primärzerkleinerung die Anlagenkapazität um etwa 10 bis 15 Prozent steigern, da dadurch bereits im Vorfeld kleine Partikel sowie tonhaltige Bestandteile entfernt werden; dies macht insbesondere bei feuchten Materialien oder tonreichen Lagerstätten einen erheblichen Unterschied. Nach dieser ersten Größenreduktion gelangt das Material in die Sekundärzerkleinerung, wo Kegel- oder Prallbrecher es weiter auf 1 bis 3 Zoll verkleinern und gleichzeitig die Partikelform verbessern. Bei hochwertigen Produkten – wie beispielsweise Gesteinskörnung für Betonmischungen oder Asphaltstraßen – folgt in der Regel eine dritte Stufe mit VSI-Brechern (Vertikal-Schlag-Impact-Brecher) oder Feinkonusbrechern, häufig kombiniert mit Waschanlagen zur Entfernung von Schluff, Staub und eventuell vorhandenen organischen Bestandteilen. Während sämtlicher dieser Stufen erfolgt kontinuierlich eine Siebung mittels geneigter oder horizontaler Schwing-Siebe, wobei das korrekt dimensionierte Material für die Lagerung separiert und alle zu großen Partikel zur erneuten Zerkleinerung zurückgeführt werden. Dieses mehrstufige System ermöglicht den Betreibern eine sehr präzise Kontrolle über die Endkorngröße jedes Einzelstücks und führt daher zu einer höheren Ausbeute an nutzbarem Material aus den Rohstoffen. Und ganz ehrlich: Diese Art von Effizienz spiegelt sich unmittelbar in der Gewinnspanne wider – insbesondere für Unternehmen, die Sand und Kies verarbeiten oder metallische Erze aufbereiten, wo die Einhaltung exakter Spezifikationsanforderungen maßgeblich darüber entscheidet, welchen Preis Kunden bereit sind zu zahlen.

Kapazitätsplanung und standortspezifische Konfiguration von Steinbruch-Zerkleinerungsanlagen

Skalierung der Anlagenaufstellung (50–500 t/h) mit Beschickungssystemen, Förderanlagen und Integration von Zwischenlagerungen

Bei der Kapazitätsplanung spielt die Abstimmung der Anlagengröße nicht nur bei der Erreichung der Durchsatzwerte zwischen 50 und 500 Tonnen pro Stunde eine Rolle. Auch die Standortbedingungen sind entscheidend – beispielsweise der Zugang über Straßen, die Art des Untergrunds sowie die Verfügbarkeit ausreichender elektrischer Leistung vor Ort. Bei Beschickungssystemen bestimmt die Größenordnung, welche Lösung sich am besten eignet. Kleinere Anlagen mit einem Durchsatz von etwa 50 bis 150 t/h können meist mit vibrierenden Grizzly-Feederanlagen betrieben werden. Bei größeren Durchsätzen hingegen – insbesondere bei rauem, unebenem gesprengtem Gestein – überzeugen schwere Bandfeeder durch ihre Zuverlässigkeit. Auch Förderbänder erfordern sorgfältige Planung: Die richtige Neigung und möglichst geringe Fallhöhen tragen dazu bei, Staubentwicklung, Materialverluste und Verschleiß am Fördergut zu reduzieren. Diese Aufmerksamkeit für Details ermöglicht häufig einen Anlagenwirkungsgrad von über 95 %. Die Positionierung der Brecher hat ebenfalls erheblichen Einfluss. Betrachten wir beispielsweise einen Granitbetrieb mit einem Durchsatz von rund 300 t/h: Die Aufstellung der sekundären Kegelbrecher direkt neben den primären Brechern statt quer über das Gelände hinweg verkürzt die Förderbandlänge und senkt langfristig den Stromverbrauch. Und vergessen Sie nicht die Lagerberge. Diese sind nicht einfach nur Haufen von Gestein, die herumstehen. Vielmehr fungieren sie als Sicherheitspuffer, sodass die Aufbereitung auch während Wartungsarbeiten oder bei kurzfristigen Engpässen in der Zufuhr kontinuierlich weiterlaufen kann.

Bei größeren Anlagen mit einer Förderleistung von über 300 Tonnen pro Stunde machen Radialstapler tatsächlich einen entscheidenden Unterschied. Sie ermöglichen eine deutlich bessere Steuerung der Lagerorte für Materialien und können – laut Branchenberichten des Aggregates Industry Review aus dem vergangenen Jahr – die teuren Nachverladekosten um rund 18 % senken. Ein weiterer Vorteil ergibt sich durch modulare Anlagendesigns, die es Unternehmen ermöglichen, schrittweise zu wachsen. Möchten Sie eine weitere VSI-Linie installieren? Kein Problem – einfach hinzufügen, während alle anderen Komponenten reibungslos weiterlaufen. Und vergessen Sie nicht etwas Grundlegendes, aber Unverzichtbares: Jede Anlage benötigt geeignete Wartungswege für das technische Personal. Fehlen diese klaren Zugangswege durch die Anlage hindurch, können selbst kleinere Reparaturen zu erheblichen Problemen werden, die den gesamten Betrieb deutlich verlangsamen.

Mobile versus stationäre Steinbruch-Zerkleinerungsanlagen: Betriebliche Flexibilität und ROI-Abwägungen

Die Entscheidung zwischen mobilen und stationären Steinbruch-Zerkleinerungsanlagen hängt letztlich davon ab, was die jeweilige Aufgabe erfordert, wann sie ausgeführt werden muss und wie viel Material verarbeitet wird. Mobile Zerkleinerungsanlagen können manchmal erstaunlich schnell aufgestellt werden – teilweise innerhalb weniger Stunden – und sparen Kosten, da kein Bau von Straßen oder anderer Infrastruktur erforderlich ist. Dadurch eignen sich diese Systeme besonders gut für Auftragnehmer, die an mehreren zeitlich befristeten Baustellen arbeiten, die über verschiedene Granit- oder Kalksteinbrüche verteilt sind. Dank ihrer kompakten, integrierten Konstruktion können mobile Anlagen direkt dort betrieben werden, wo das Gestein gewonnen wird, wodurch die Transportwege etwa halbiert werden. Das bedeutet weniger Lkw im Verkehr, niedrigere Kraftstoffkosten und geringere CO₂-Emissionen durch den Transport. Als Nachteil weisen die meisten mobilen Einheiten jedoch eine maximale Kapazität von rund 500 Tonnen pro Stunde auf. Zudem fallen bei ihnen in der Regel höhere Kosten pro verarbeiteter Tonne an, da sie mit Dieselmotoren betrieben werden, die im Vergleich zu stationären Alternativen regelmäßig gewartet und nachgetankt werden müssen.

Für Großvolumen-Operationen, die Jahr für Jahr durchgeführt werden müssen, bieten stationäre Anlagen langfristig in der Regel bessere Wirtschaftlichkeit. Diese Anlagen können etwa 1.000 Tonnen pro Stunde verarbeiten und senken die Aufbereitungskosten im Vergleich zu anderen Optionen innerhalb von fünf Jahren um rund 20 bis 30 Prozent. Die fest installierten Förderbänder, Siebanlagen und eine zuverlässige Stromversorgung tragen dazu bei, konsistente Produktgrößen und -qualitäten sicherzustellen – ein entscheidender Faktor bei der Herstellung hochwertiger Betonzuschläge. Zwar belaufen sich die anfänglichen Baukosten auf 250.000 bis 500.000 US-Dollar, doch die meisten Betreiber stellen fest, dass sie bei Anlagen, die stets mit voller Kapazität laufen, schneller die Gewinnschwelle erreichen. Dies liegt daran, dass diese Anlagen in der Regel energieeffizienter arbeiten, weniger Ausfallzeiten haben und Wartungspläne einfacher zu erstellen sind. Bei der Abwägung der Optionen geht es nicht nur darum, wie viel Geld zunächst aus der Tasche gezahlt werden muss. Projektmanager sollten vielmehr die geplante Laufzeit der Anlage, die jährlich erwartete Tonnage sowie die Frage berücksichtigen, ob der Transport von Materialien zum und vom Standort problematisch oder unkompliziert sein wird.

Häufig gestellte Fragen

Welche Faktoren sollten bei der Auswahl eines Brechers für eine bestimmte Gesteinsart berücksichtigt werden?

Bei der Auswahl eines Brechers für eine bestimmte Gesteinsart sind die Druckfestigkeit und Abrasivität des Gesteins sowie sein Härteprofil zu berücksichtigen. Granit, Basalt und Kalkstein erfordern jeweils unterschiedliche Arten von Brechmaschinen, um das Material effizient aufzubereiten.

Wie verbessert der gestufte Ansatz den Betrieb einer Steinbruch-Brechanlage?

Der gestufte Ansatz verbessert den Betrieb durch eine bessere Form der Gesteinskörnung, eine optimierte Ausbeute und eine Verringerung des Umlaufbedarfs. Er umfasst primäre, sekundäre und tertiäre Brech- und Siebstufen, die eine effiziente Aufbereitung des Materials bei gleichzeitiger Energieeinsparung sicherstellen.

Welche Vorteile bieten mobile Brechanlagen gegenüber stationären Anlagen?

Mobile Brechanlagen bieten Flexibilität und eignen sich ideal für temporäre oder abgelegene Standorte, da sie nur eine geringe Infrastruktur erfordern und schnell installiert werden können. Sie sind für klein- bis mittelgroße Betriebsgrößen geeignet, während stationäre Anlagen langfristig wirtschaftlicher für Hochleistungsbetriebe sind.
