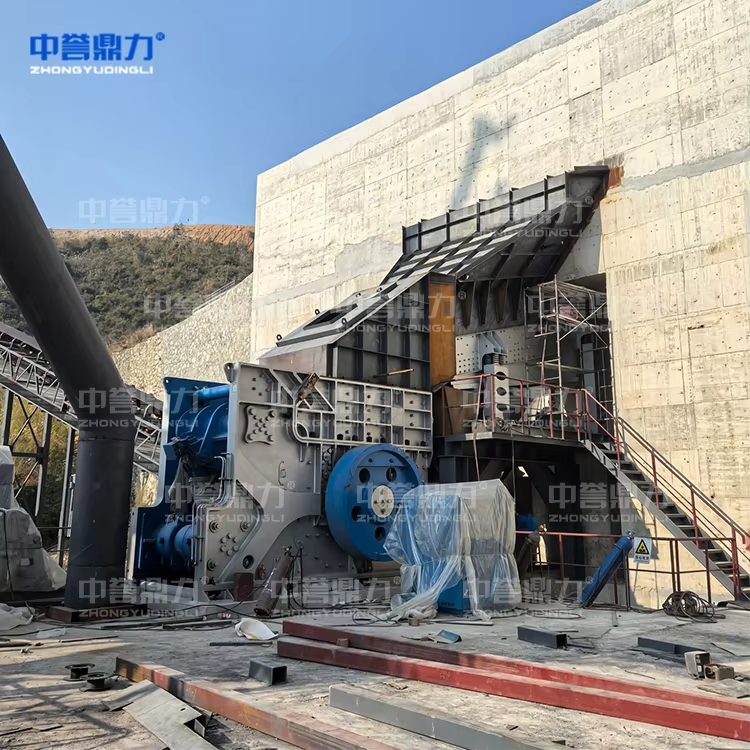

Aggregatbrechanlage für Straßen- und Bauvorhaben

WARUM Aggregatbrechanlagen Sind entscheidend für moderne Straßen- und Bauvorhaben

Die richtigen Gesteinskörnungen sind entscheidend dafür, dass unsere Straßen und Brücken auch in Zukunft jahrelang halten. Werden die technischen Spezifikationen nicht ordnungsgemäß eingehalten, führt dies zu kürzerer Lebensdauer der Straßen, schwächeren Fundamenten und Bauwerken, die einfach nicht den Beanspruchungen durch Abnutzung und Verschleiß standhalten. Moderne Gesteinsbrechanlagen ermöglichen es Auftragnehmern, Rohgestein direkt vor Ort so aufzubereiten, dass die entstehenden Materialien den Normen von ASTM, EN oder AASHTO entsprechen. Dazu zählen beispielsweise Schotter für Straßenunterbauten, Kies für Entwässerungssysteme sowie Sand zur Herstellung von Beton. Dieser Ansatz reduziert sämtliche logistischen Probleme und die Umweltbelastung, die mit dem Transport riesiger Mengen von Gesteinskörnungen über weite Strecken im Inland verbunden sind. Durch lokale Aufbereitung können Bauprojekte im Vergleich zum Kauf vorgebrochener Materialien und den damit verbundenen hohen Frachtkosten rund 40 % an Kosten einsparen. Zudem tragen diese Anlagen dazu bei, alten Beton aus abgerissenen Gebäuden wieder in nutzbare Gesteinskörnungen umzuwandeln und so weltweit jedes Jahr Hunderte Millionen Tonnen Abfall von Deponien fernzuhalten. Dank des modularen Designs können sie nach Katastrophen rasch installiert werden, um dringend benötigte Materialien für den Wiederaufbau von Straßen in Gebieten mit akutem Rekonstruktionsbedarf bereitzustellen. Ohne reibungslos funktionierende Brechprozesse geraten große Infrastrukturprojekte häufig in erhebliche Verzögerungen, haben Schwierigkeiten, ausreichend Material zu beschaffen, und müssen manchmal sogar Qualitätsstandards mindern, um termingerecht fertigzustellen.

So funktioniert eine Brechanlage: Vom Rohgestein zu spezifikationskonformen Gesteinskörnungen

Primärbrechung: Backen- und Kegelbrecher für hochkapazitive, abrasionsbeständige Zuführungshandhabung

Sowohl Backen- als auch Kegelbrecher zerkleinern gesprengtes Steinbruchgestein in handhabbare Stücke mit einer Größe von etwa 6 bis 8 Zoll. Dies erfolgt durch Anwendung enormer Druckkräfte – gelegentlich bis zu 350 MPa – über speziell gehärtete Stahloberflächen, die für die ständige Abnutzung und Abrasion ausgelegt sind. Bei besonders zähen Materialien wie Granit erzielen Kegelbrecher in der Regel bessere Ergebnisse, da sie über eine vollständige 360-Grad-Zerkleinerungsaktion verfügen und große Mengen bewältigen können. Für weichere Gesteine wie Kalkstein oder ähnliche Materialien mittlerer Härte bevorzugen die meisten Betreiber hingegen Backenbrecher aufgrund ihrer kräftigen Hin-und-Her-Bewegung. Vibrationsförderer spielen eine entscheidende Rolle bei der Aufrechterhaltung eines reibungslosen Materialflusses, indem sie regulieren, wie viel Material jeweils in das System eingespeist wird; dadurch werden Verstopfungen vermieden und ein kontinuierlicher Betrieb mit beeindruckenden Geschwindigkeiten von über 1.200 Tonnen pro Stunde ermöglicht. Die richtige Größenreduktion in dieser ersten Stufe macht den entscheidenden Unterschied im weiteren Prozess: Sie reduziert Ausschussmaterial, das andernfalls einer Nachbearbeitung bedürfte, und verlängert zudem die Lebensdauer der gesamten Brechanlage.

Sekundär- und Tertiäraufbereitung: Kegelbrecher und VSI-Brecher für präzise Korngrößenverteilung bei Asphalt- und Betonzuschlägen

Kegelbrecher arbeiten durch Kompression des Materials zwischen beweglichen Teilen, sogenannten Mantels und feststehenden Konkaven, wodurch Gesteinskörnungen erzeugt werden, die genau für Asphaltmischungen geeignet sind – von drei Viertel Zoll bis hin zu zwei Zoll. Anschließend folgen Vertikalschachtaufprallbrecher, kurz VSIs. Diese Maschinen nehmen das gebrochene Material und schleudern es mit hoher Geschwindigkeit gegen sich selbst. Dieser Prozess ist äußerst wichtig, da er würfelförmige Gesteinskörnungen mit minimaler Schuppigkeit erzeugt, die für hochfeste Betonmischungen erforderlich sind – üblicherweise unterhalb von einem halben Zoll. Die meisten modernen Aufbereitungsanlagen für Gesteinskörnungen kombinieren heute beide Schritte mithilfe programmierbarer Logiksteuerungen, sogenannter PLCs. Diese Systeme können Parameter wie den Brechspalt, die Drehzahl des Rotors sowie den Druckaufbau innerhalb der Brechkammer in Echtzeit anpassen, um spezifische Korngrößenverteilungsziele unmittelbar zu erreichen. Wenn alle Komponenten reibungslos zusammenarbeiten, entsprechen rund 70 bis 85 Prozent des Materials bereits beim ersten Durchlauf den Spezifikationen – was Abfall reduziert und langfristig Kosten spart.

Sichtung und Klassifizierung: Sicherstellung der Einhaltung der Normen ASTM D448, EN 13043 sowie der Standards der National Highway Agency

Mehretagige Vibrations-Siebe trennen zerkleinertes Material mittels gewebter Draht- oder Polyurethanplatten, die auf projektspezifische Kornverteilungsbereiche abgestimmt sind, in präzise Korngrößenfraktionen. Die Partikel bewegen sich entlang geneigter Siebdecks auf berechneten Bahnen, wobei untergrößiges Material durch vorgesehene Öffnungen fällt. Diese mechanische Klassifizierung gewährleistet:

• Zuschlagstoffe für die Tragschicht erfüllen die Kornverteilungs- und Dauerhaftigkeitsanforderungen nach AASHTO M147
• Asphaltzuschlagstoffe entsprechen den Anforderungen an die Kantigkeit nach ASTM D692 (grob) und D1073 (fein)
• Betonzuschlagstoffe erfüllen die Anforderungen an Form, Plättlichkeit und Streckung nach EN 12620

Integrierte Feuchtigkeitssensoren und automatisierte Ausschleusungstore leiten nicht konforme Chargen zur erneuten Aufbereitung um. Für die endgültige Zertifizierung müssen die Korngrößenverteilungskurven innerhalb von ±5 % der vom US-Verkehrsministerium (DOT) vorgegebenen Bandbreiten liegen – eine Anforderung, die für die strukturelle Leistungsfähigkeit bei Hochlastanwendungen wie Fundamenten für Fernstraßen unerlässlich ist, wo die Tragfähigkeit 30 MPa übersteigt.

Auswahl der richtigen Brechanlage: Abstimmung von Kapazität, Material und Anwendung

Abstimmung des Brechertyps (Knirschbrecher, Kegelbrecher, VSI-Brecher, Prallbrecher) auf Gesteinshärte, Feuchtigkeitsgehalt und Anforderungen der Endverwendung

Die Auswahl des richtigen Brechers hängt letztlich davon ab, die Leistungsfähigkeit der Anlage an die zu verarbeitende Materialart und die gewünschte Endproduktqualität anzupassen. Bei hartem Gestein wie Granit oder Basalt, das zunächst zerkleinert werden muss, eignen sich Backen- und Kegelbrecher am besten, da sie große Mengen bewältigen und effizient grobe Korngrößen erzeugen. Bei weicheren Materialien wie Kalkstein oder altem Betonschutt überzeugen dagegen Prallbrecher und vertikale Prallbrecher (VSI), da sie kubische Partikel erzeugen, die Beton fester und leichter verarbeitbar machen. Auch der Feuchtigkeitsgehalt spielt eine Rolle: Klebrige, tonhaltige Materialien neigen dazu, zusammenzukleben und Maschinen zu verstopfen; hier sind daher Prallbrecher mit ihrer selbstreinigenden Wirkung vorzuziehen. Trockene, frei fließende Materialien lassen sich meist besser mit Kegelbrechern bearbeiten, die eine feine Steuerung der Korngrößenverteilung ermöglichen. Die spätere Verwendung bestimmt, welche Kornform am wichtigsten ist: Angularer Schotter aus Kompressionsverfahren eignet sich hervorragend für Straßenunterbauten, wo das Verzahnen der Körner für Stabilität sorgt, während rundlicher Kies aus Prallbrechung besser in Entwässerungssystemen zum Einsatz kommt, wo Wasser problemlos durchfließen muss.

Modulare vs. stationäre Konfigurationen: Fallbeispiel – Werk eines führenden Herstellers für den Wiederaufbau von Autobahnen

Die Wahl zwischen stationären und modularen Anlagen hängt tatsächlich von drei Hauptfaktoren ab: der Größe des Projekts, den bestehenden Mobilitätsanforderungen sowie eventuellen Einschränkungen am konkreten Standort. Stationäre Anlagen verarbeiten in der Regel deutlich größere Mengen – etwa 300 bis 800 Tonnen pro Stunde – und weisen bei längerfristigem Betrieb an festen Standorten geringere Kosten pro Tonne auf. Sie eignen sich typischerweise besonders gut für große Steinbrüche, an denen kontinuierlich Rohmaterial angeliefert wird. Modulare Anlagen funktionieren dagegen anders: Sie sind auf Flexibilität ausgelegt. Als ein Beispiel sei die kürzliche Autobahnrekonstruktion entlang der G312 genannt. Ein führendes Ausrüstungsunternehmen konnte sein modulares System an insgesamt 11 verschiedenen Standorten innerhalb des Projektgebiets installieren. An jedem Standort dauerte die Montage weniger als drei Tage, und es war möglich, jeweils das vor Ort verfügbare lokale Material zu verarbeiten. Der gesamte Betrieb lief über diese 18 Monate hinweg reibungslos, obwohl ständig der Standort gewechselt wurde.

FAQ

Welche sind die wichtigsten Arten von Brechmaschinen, die in Aufbereitungsanlagen für Gesteinskörnung eingesetzt werden?

Die wichtigsten Arten von Brechmaschinen, die in Aufbereitungsanlagen für Gesteinskörnung eingesetzt werden, sind Backenbrecher, Schwingbrecher, Kegelbrecher und Vertikalschaft-Prallbrecher (VSI).

Wie tragen Aufbereitungsanlagen für Gesteinskörnung zur ökologischen Nachhaltigkeit bei?

Aufbereitungsanlagen für Gesteinskörnung tragen zur ökologischen Nachhaltigkeit bei, indem sie Gesteinskörnung lokal aufbereiten, dadurch Emissionen durch den Transport reduzieren und alte Betonbauteile zu wiederverwendbarer Gesteinskörnung recyceln, was die Abfallmenge auf Deponien verringert.

Warum ist es wichtig, die richtige Konfiguration für eine Aufbereitungsanlage für Gesteinskörnung zu wählen?

Die Wahl der richtigen Konfiguration ist entscheidend, um Kapazität und Anwendungsanforderungen abzustimmen, die Kosten-Effizienz zu optimieren und die Zeit für einen Standortwechsel während des Betriebs zu minimieren.

Welchen Normen müssen Aufbereitungsanlagen für Gesteinskörnung entsprechen?

Aggregatbrechanlagen entsprechen in der Regel Normen wie ASTM D448, EN 13043, AASHTO M147, ASTM D692 und anderen, um sicherzustellen, dass die Materialien die erforderlichen Anforderungen an Kornzusammensetzung und Haltbarkeit erfüllen.
