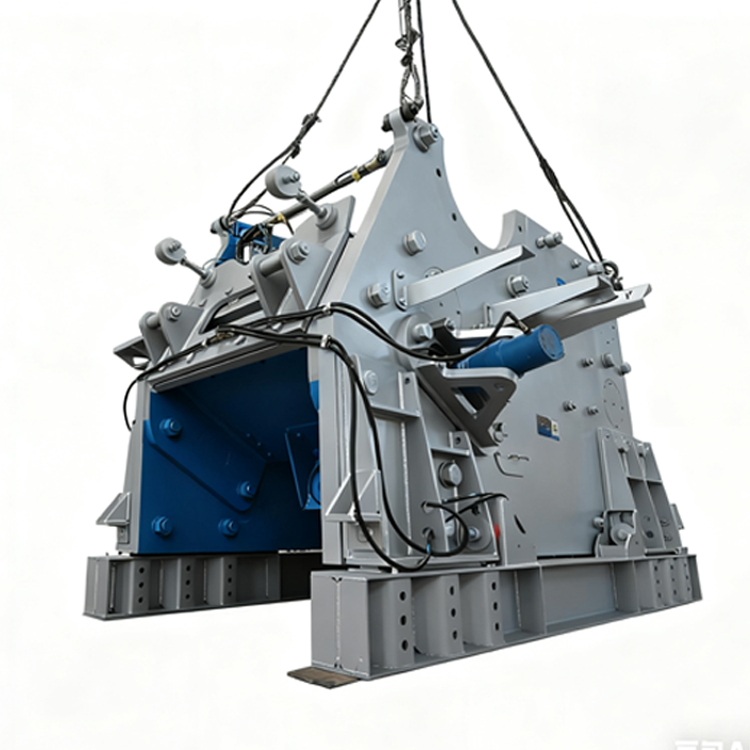

골재 생산을 위한 채석장용 야애기형 파쇄기 선정 가이드

암석 경도가 자동차식 파쇄기 설계 및 라이너 선택에 미치는 영향

압축 강도가 높은 원석을 가공하려면 광물의 경도와 고응력 하에서의 재료 거동을 면밀히 분석해야 한다. 모스 경도 척도에서 일반적으로 7~8을 기록하는 화강암 및 석영암과 같은 지질학적 재료는 압축 강도가 250 MPa를 넘는다. 이러한 고강도 재료를 효율적으로 1차 감쇄하기 위해서는 특정 기계적 구성을 필요로 하며, 이에는 슬립 없이 재료를 확실하게 잡아주는 18~22도의 급격한 닙 각도(nip angle)가 최적화된 구성이 포함된다. 이러한 고충격 조건에서는 적절한 마모 방지 라이너 재질을 선택하는 것이 매우 중요하다. 헤드필드 망간강 합금(망간 함량 14~18%)은 반복적인 충격 하에서 표면층이 작업 경화(work-hardening)되어 극도로 내마모성인 표면을 형성하면서도 내부는 연성과 충격 흡수 능력을 유지하기 때문에 널리 사용된다.

규산 함량이 높고 강한 마모성을 지닌 재료(예: 특정 화강암 또는 석영암)의 경우, 표준 라이너가 급속히 마모됩니다. 이러한 어려운 적용 분야에서는 크롬-몰리브덴 합금강 또는 마르텐사이트계 흰주철을 사용하면 미세 절삭에 의한 마모에 대해 탁월한 저항성을 제공합니다. 또한 기계적 응력을 효율적으로 전달하기 위해 적절한 이빨판 프로파일을 선택하는 것이 매우 중요합니다. 골격상 이빨판 프로파일은 압축 응력을 자연스러운 지질학적 할렬면을 따라 집중시켜 단단하고 층상 구조를 가진 석재를 처리하는 데 매우 효과적이며, 반면 평평하고 중형 규격의 이빨판은 극도로 마모성이 강하고 비층상 구조인 암석에 더 적합하여 국부적인 마모를 보다 고르게 분산시킵니다.

표 1: 재료 경도 및 최적 라이너 선택 가이드

용량 및 입도 조절 최적화

1차 파쇄 공정의 체적 처리량을 극대화하려면, 일관된 압착 공급 방식을 유지해야 합니다. 기술 자료에 따르면, 진동식 파쇄기의 열적 및 기계적 효율이 최고조에 달할 때는 공급되는 원료가 활성 파쇄실 깊이의 약 60~70%를 차지할 경우입니다. 이러한 공간 배치는 상부 및 하부의 이빨 판 전체에 걸쳐 파쇄력을 고르게 분산시켜, 배출 구역 근처에서 국부적인 고응력 마모가 발생하는 것을 방지합니다. 이 최적의 공급 수준을 유지하면 공급구에서의 재료 다리 형성(bridging)을 방지하고, 처리된 톤당 에너지 소비량을 최대 15%까지 줄일 수 있습니다.

최종 골재 입도 분포를 정밀하게 제어하려면 클로즈드 사이드 세팅(CSS)을 조정해야 한다. 최신식 1차 파쇄기는 통합 유압 웨지 조정 장치 또는 자동화된 유압 실린더를 사용하여 실시간으로 CSS를 보정한다. 이러한 실시간 정밀 제어는 라이너의 점진적 마모를 지속적으로 보상함으로써 ASTM C33 또는 EN 12620과 같은 국제 골재 규격을 엄격히 준수하도록 보장한다. CSS를 좁은 허용 오차 범위 내에서 유지하면 과대 골재의 재순환 부하가 최소화되어 하류 2차 파쇄 공정의 효율성이 최적화된다.

표 2: 처리량 용량 대 챔버 부하 최적화 분석

처리량 저하 곡선 이해하기

기계의 최대 기계적 한계에서 1차 자이어 크러셔를 지속적으로 운전하면 부품 마모가 가속화되고 예기치 않은 정비 중단 시간이 증가합니다. 장비가 정격 부하 용량의 90% 이상에서 작동할 경우, 구조 부품에 기계적 피로가 증가하고 베어링 작동 온도가 급격히 상승합니다. 이러한 높은 열 응력 및 기계적 응력은 토글 플레이트, 피트맨 어셈블리, 중형 이심축 등의 작동 수명을 단축시킬 수 있습니다.

반면, 최대 정격 용량의 약 75% 수준에서 지속 가능한 운영 임계점을 유지하면 라이너 마모 수명을 200~300시간 연장할 수 있다. 이러한 보수적인 운영 전략은 구조적 하중 주기를 안정화시켜 피로 관련 기계적 고장 위험을 줄인다. 일정하고 중단 없는 운영을 유지함으로써 처리 공장은 장비를 항상 절대 기계적 한계까지 과도하게 가동하는 시설에 비해 더 높은 연간 생산 목표를 달성할 수 있다.

처리 라인 내 주요 역할 대비 보조 역할

재료를 처음으로 분쇄하는 주요 장치로서, 복합기(자우 크러셔)는 견고하고 개방형 입구 구조를 갖추고 있어 광산에서 바로 채굴된 대형 암석을 수용하고 이를 효율적으로 관리 가능한 크기로 감소시킬 수 있어 매우 효과적입니다. 그러나 복합기는 순전히 압축력에만 의존하기 때문에 최종 골재의 형태를 정밀하게 조절하는 능력이 제한적입니다. 주 복합기에서 나오는 제품은 종종 길쭉하고 납작한 입자를 포함하며, 이는 현대 콘크리트나 아스팔트 규격에서 요구하는 엄격한 입자 입방도 기준을 충족하지 못할 수 있습니다. 따라서 20mm 이하의 고품질 입방체 형태 최종 제품을 얻기 위해서는 원추식 분쇄기나 충격식 분쇄기와 같은 2차 및 3차 분쇄 공정을 추가하여 입자 형태를 개선하고 최종 입자 크기 분포를 최적화해야 합니다.

모바일 및 고정식 구성의 물류 평가

고정식 주요 스테이션과 이동식 레일 장착 구성을 선택할 때는 채석장의 예상 수명과 지역 물류 인프라에 따라 달라집니다. 레일 장착 이동식 장치는 며칠 이내에 완전히 가동될 수 있어, 광범위한 콘크리트 기초 공사 및 복잡한 지역 허가 절차를 필요로 하지 않습니다. 이러한 이동성 덕분에 운영자는 주요 파쇄기를 채석장의 작업면 바로 옆에 배치할 수 있어, 덤프트럭의 운반 거리를 크게 줄이고 연료 비용을 낮출 수 있습니다.

그러나 예상 수명이 5년을 초과하는 장기 운영의 경우, 고정식 설치가 여전히 업계 표준입니다. 고정식 플랜트는 더 무거운 구조용 강재 피드를 수용할 수 있으며, 첨단 분진 억제 및 소음 감쇠 시스템을 통합할 수 있고, 시간당 처리 용량이 높으며, 톤당 장기 유지보수 비용은 낮습니다.

고용량 광물 처리를 위한 엔지니어링 전문 지식

마모 수명과 일관된 처리 능력을 균형 있게 확보하는 고효율 1차 파쇄 시스템을 설계하려면 깊은 제조 경험과 첨단 구조 공학이 필요합니다. 30년 이상 동안 중위딩리 는 대규모 광산 및 골재 기계 분야의 선도적 제조업체로서, 중형·대형 1차 파쇄기와 100~6,000 TPH 규모의 완전한 처리 라인을 전문으로 해 왔습니다. 첨단 유한요소해석(FEA) 기술과 중형·대형 주조 역량을 결합함으로써 중위딩리 는 운영 가동 시간을 극대화하고 총 소유 비용(TCO)을 낮추며, 전 세계 운영자들이 높은 수익성과 지속 가능성을 갖춘 채석 작업을 수행할 수 있도록 강력하고 마모 저항성이 뛰어난 파쇄 솔루션을 제공합니다.
