Vývoj modulárního návrhu výrobních zařízení pro těžbu štěrkopísku
V současném odvětví písku a štěrku je životnost lomu úzce spojena s místními zásobami, environmentálními povoleními a měnícími se regionálními požadavky na infrastrukturu. Historicky znamenalo zřízení mokrého nebo suchého zařízení na výrobu písku závazek k trvalým betonovým základům, rozsáhlému konstrukčnímu svařování a měsícům stavebních prací. Když se místní ložisko vyčerpalo nebo byl dokončen projekt stavby dálnice, stali se stavební firmy tváří v tvář neblahé realitě: buď opustit miliony dolarů investovaných do konstrukční oceli a betonu, nebo utratit obrovskou částku za rozřezání a likvidaci stávající konstrukce. Na základě více než třicetileté praxe v těžké výrobě štěrkopísku je přesun k modulárnímu zařízení na výrobu písku nejen technologickým trendem, ale i ekonomickým nástrojem přežití. Dnešní provozovatelé potřebují výrobní linky, které lze rychle demontovat a přemístit na nový zdroj surovin, aniž by došlo ke ztrátě konstrukční integrity nebo výkonové kapacity.
Technické tajemství rychlé demontáže a montáže
Rozhodující vlastnost skutečně modulárního zařízení pro výrobu písku spočívá v jeho mechanických spojích a konstrukčním návrhu. Místo tradičních ocelových nosníků svařovaných na stavbě využívají moderní modulární systémy přesně navržené ocelové platformové segmenty spojené šrouby. Tyto systémy jsou vybaveny individuálně navrženými, robustními konstrukčními ocelovými rámy, které nepotřebují hluboké betonové základy. Namísto toho jsou umístěny na zjednodušených rovných betonových deskách nebo integrovaných ocelových podvozcích, čímž se výrazně zkracuje doba přípravy staveniště. Elektrické zapojení je další oblastí, kde se modulární inženýrství vyniká: místo složitého zapojování na místě používají systémy jednoduché zásuvkové spoje s ochranou IP67 a předem vyrobené kabelové žlabky. To znamená, že celé elektrické a řídicí sítě lze odpojit a znovu připojit během několika hodin místo několika týdnů.
Tabulka 1: Technické srovnání tradičních a modulárních zařízení pro výrobu písku
| Funkce/parametr | Tradiční betonová a svařovaná továrna | Modulární továrna na podvozcích |
| Požadavky na základy | Hluboké vyztužené betonové piloty (vyžadují týdny vytvrzování) | Zjednodušené ploché betonové desky nebo těžké ocelové podvozky |
| Montáž nosné konstrukce na místě | Intenzivní ruční svařování a řezání | Přesné šroubové spoje z vysokopevnostní oceli |
| Elektrická instalace | Pevné kabelové připojení na místě a individuální uspořádání kabelových kanálů | Předem vyrobené kabelové žlabové systémy s rychlodírkami IP67 |
| Doba demontáže (1000 t/h) | 30 až 45 dní (často způsobuje strukturální poškození) | 5 až 7 dní (žádná strukturální ztráta) |
| Hodnota pro zachránění a opětovné využití | Méně než 40 % (ocel je roztavena, beton je ztracen) | Více než 95 % (všechny strukturální moduly jsou zachovány) |
Meziregionální logistika a bezproblémový dopravní systém
Přeprava těžkého kamenolomního zařízení přes regionální hranice představuje obrovské logistické obtíže. Standardní předpisy pro silniční nákladní dopravu přísně regulují hmotnost, výšku a šířku nákladu a získání povolení pro nadměrné náklady může zpozdit projekt o několik týdnů. Pokročilé modulární konstrukce tento problém řeší tím, že každý modul – ať už jde o hlavní drtičskou plošinu, třídicí věž nebo myčku písku – odpovídá standardním rozměrům námořních kontejnerů nebo plochých rámových vozidel. Při demontáži je celá továrna rozdělena na logické, samostatné přepravní jednotky. Například v komplikovaném horském terénu, kde je přeprava těžkého zařízení známě obtížná, umožňují moduly na saních, aby standardní nízkopodlahové náklaďáky mohly celou linku naložit, přepravit a vyložit pomocí běžných pronajímaných jeřábů, čímž se vyhnete drahým dopravním zdržením.
Ekonomická analýza a analýza návratnosti investic (ROI) modulární výroby písku
Z finančního hlediska je těžké strojní vybavení výnosné pouze tehdy, je-li aktivně provozováno. Významní analytici průmyslu pro zpracování kameniva často zdůrazňují, že skutečná cena přesunu výrobního závodu neleží ve fyzické logistice, nýbrž v nákladu na ztracenou příležitost způsobenou prostojem. Tradiční zařízení pro drtí a výrobu písku může během přesunu vázat kapitál po dobu tří až šesti měsíců. Naopak modulární zařízení pro výrobu písku lze na novém místě plně uvést do provozu za méně než jeden měsíc. Tato rychlá návratnost zajišťuje nepřetržitý tok hotovosti a umožňuje provozovatelům podávat nabídky na krátkodobé komunální projekty, které by dříve byly považovány za nevýhodné kvůli vysokým nákladům na mobilizaci.
Tabulka 2: Analýza úspor nákladů na přesun (na základě výrobní linky o výkonu 1000 t/h)
| Kategorie nákladů | Náklady na tradiční přesun (USD) | Náklady na modulární přesun (USD) | Procento úspor |
| Stavební práce a doba zrání betonu | $120,000 | $25,000 | 79.1% |
| Práce na místě a svařování | $85,000 | $15,000 | 82.3% |
| Pronájem těžkých jeřábů | $60,000 | $20,000 | 66.7% |
| Ztráta a odpad ze stavebních konstrukcí | $95,000 | $5,000 | 94.7% |
| Hodnota prostojů výroby | 450 000 USD (90 dní) | 75 000 USD (15 dní) | 83.3% |
| Celková odhadovaná úspora | $810,000 | $140,000 | 82.7% |
Provozní integrita a životnost za podmínek nepřetržitého vibrace

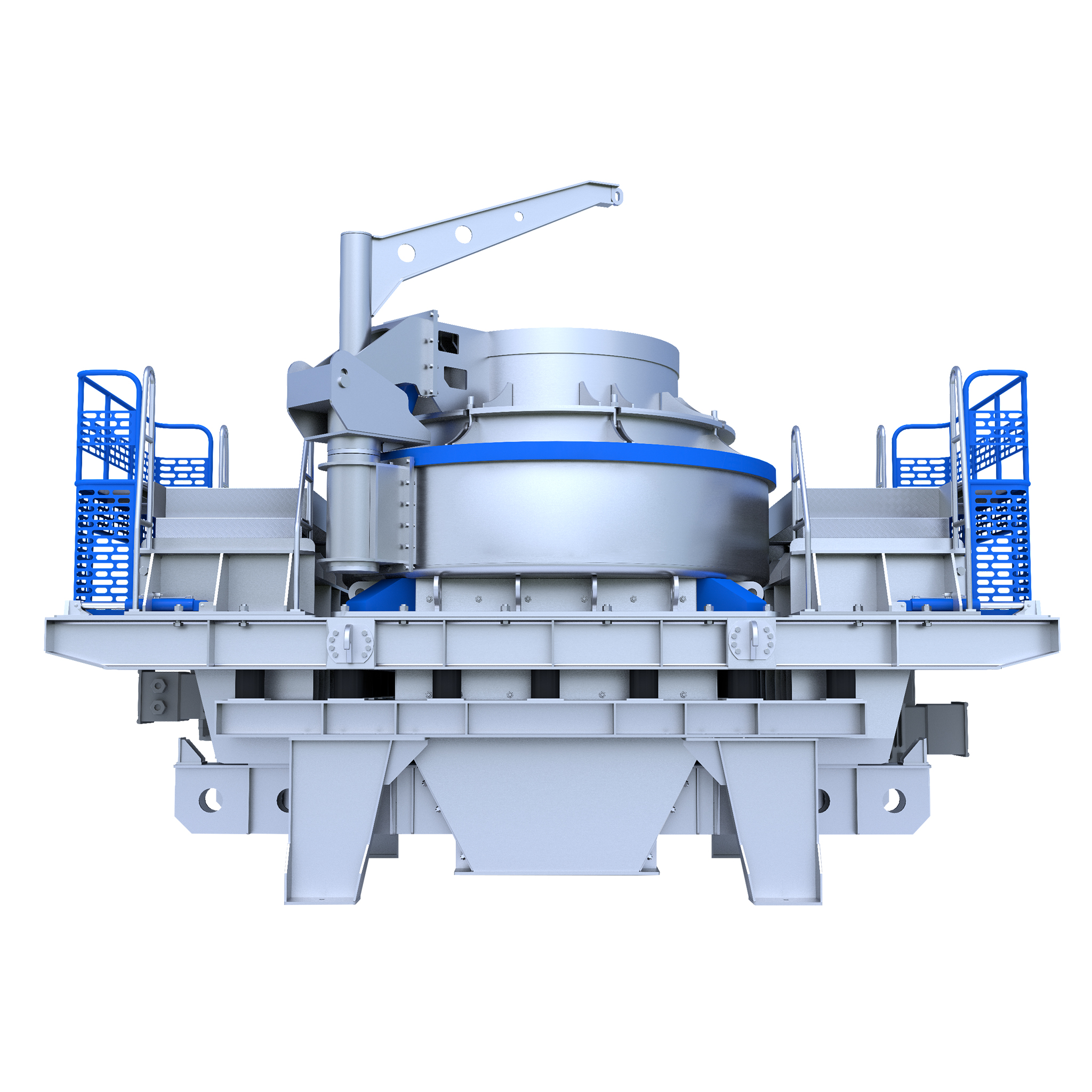

Běžným obavou provozovatelů lomů je, zda modulární rám spojený šrouby vydrží intenzivní vibrace vysoké frekvence vyvolané těžkými zařízeními pro výrobu písku, jako jsou např. VSI drtiče a vibrační síta. K řešení tohoto problému používají konstrukční inženýři pokročilou metodu konečných prvků (FEA) pro návrh dynamických tlumicích podpěr. Vysoce pevné slitinové šrouby ošetřené proti uvolňování závitu zajišťují, že konstrukční spoje zůstávají utažené i za trvalého namáhání. Těžké ocelové sloupy jsou strategicky umístěny tak, aby absorbovaly a rozváděly kinetickou energii přímo do podkladových kolejnic. Tato pečlivá mechanická rovnováha brání únavě materiálu a deformaci konstrukce a zajišťuje, že zařízení pracuje se stejnou vysokou přesností a kontrolou hluku na svém pátém staveništi jako na prvním.
Spolupráce pro úspěch s vysokým výnosem kameniva
Výstavba vysoce účinného závodu na výrobu písku, který kombinuje odolnost pro náročné provozní podmínky s rychlou mobilností, vyžaduje hluboké výrobní know-how. Po desetiletí Zhongyu Dingli je na předních pozicích v průmyslu zařízení pro těžbu a zpracování štěrkopísku a specializuje se na kompletní výrobní linky pro písek a štěrk o výkonu 100–6000 tun za hodinu. Integrací inteligentních řídicích systémů s robustními modulárními konstrukcemi z oceli zajišťuje výrobce, že těžká zařízení nejen snadno přepravují a rychle instalují, ale jsou také navržena tak, aby splňovala přísné mezinárodní environmentální normy. Na základě rozsáhlých výrobních areálů, spolehlivé výroby opotřebení odolných slitin a komplexního řízení životního cyklu projektů EPC poskytuje tým optimalizovaná řešení pro drtí a výrobu písku, která pomáhají globálním provozovatelům udržovat vysoce flexibilní, ziskovou a budoucnosti odolnou těžební infrastrukturu.
